Capteur de température et thermostat
Thermophant T TTR31
à partir de CHF210.-
Besoin d'aide ?
Besoin d'aide
+41 61 715 75 75
-
- Excellente reproductibilité et stabilité à long terme
- Boîtier entièrement en inox 316L
- Temps de réponse rapide, sans extrémité rétreinte
Données clés
Plage de température –50...+150 °C Afficheur 4 digits, 14 segments, avec changement de couleur Longueurs disponibles 50 mm, 100 mm, 200 mm Temps de réponse <1,0 s (T50); <2,0 s (T90) Capteur Ø 6 mm Précision <0,1 % Produit / Version Prix / Pièce en CHF Référence d'article Alimentation; sortie Raccordement électrique Longueur d'immersion L; diamètre D Raccordement process 1 à 3 4 à 10 11+ 12-30VDC; 1x relais PNP connecteur M12 100 mm; 6 mm sans; rac. coulissant,316L, L=>100mm longueur d'immersion Raccord coulissant à cder séparément 239.- 222.- 210.- TTR31-A1A111AA2CAC connecteur ISO4400 M16x1.5 100 mm; 6 mm sans; rac. coulissant,316L, L=>100mm longueur d'immersion Raccord coulissant à cder séparément 239.- 222.- 210.- TTR31-A2A111AA2CAC connecteur M12 50 mm; 6 mm / 100 mm; 6 mm filet. ISO228 G1/4, 316L 245.- 228.- 215.- TTR31-A1A111ABxxAC connecteur ISO4400 M16x1.5 50 mm; 6 mm / 100 mm; 6 mm filet. ISO228 G1/4, 316L 245.- 228.- 215.- TTR31-A2A111ABxxAC connecteur M12 50 mm; 6 mm / 100 mm; 6 mm filet. ISO228 G1/2, 316L 245.- 228.- 215.- TTR31-A1A111AExxAC connecteur ISO4400 M16x1.5 50 mm; 6 mm / 100 mm; 6 mm filet. ISO228 G1/2, 316L 245.- 228.- 215.- TTR31-A2A111AExxAC connecteur M12 200 mm; 6 mm sans; rac. coulissant,316L, L=>100mm longueur d'immersion Raccord coulissant à cder séparément 249.- 232.- 219.- TTR31-A1A111AA2EAC connecteur ISO4400 M16x1.5 200 mm; 6 mm sans; rac. coulissant,316L, L=>100mm longueur d'immersion Raccord coulissant à cder séparément 249.- 232.- 219.- TTR31-A2A111AA2EAC connecteur M12 200 mm; 6 mm filet. ISO228 G1/4, 316L 255.- 237.- 225.- TTR31-A1A111AB2EAC connecteur ISO4400 M16x1.5 200 mm; 6 mm filet. ISO228 G1/4, 316L 255.- 237.- 225.- TTR31-A2A111AB2EAC connecteur M12 200 mm; 6 mm filet. ISO228 G1/2, 316L 255.- 237.- 225.- TTR31-A1A111AE2EAC connecteur ISO4400 M16x1.5 200 mm; 6 mm filet. ISO228 G1/2, 316L 255.- 237.- 225.- TTR31-A2A111AE2EAC 12-30VDC; 2x relais PNP connecteur M12 100 mm; 6 mm sans; rac. coulissant,316L, L=>100mm longueur d'immersion Raccord coulissant à cder séparément 259.- 241.- 228.- TTR31-A1B111AA2CAC 50 mm; 6 mm / 100 mm; 6 mm filet. ISO228 G1/4, 316L 266.- 247.- 234.- TTR31-A1B111ABxxAC filet. ISO228 G1/2, 316L 266.- 247.- 234.- TTR31-A1B111AExxAC 200 mm; 6 mm sans; rac. coulissant,316L, L=>100mm longueur d'immersion Raccord coulissant à cder séparément 270.- 251.- 237.- TTR31-A1B111AA2EAC filet. ISO228 G1/4, 316L 276.- 257.- 243.- TTR31-A1B111AB2EAC filet. ISO228 G1/2, 316L 276.- 257.- 243.- TTR31-A1B111AE2EAC 12-30VDC; 1 relais PNP + 4-20mA connecteur M12 100 mm; 6 mm sans; rac. coulissant,316L, L=>100mm longueur d'immersion Raccord coulissant à cder séparément 307.- 286.- 270.- TTR31-A1C111AA2CAC 50 mm; 6 mm / 100 mm; 6 mm filet. ISO228 G1/4, 316L 313.- 291.- 276.- TTR31-A1C111ABxxAC filet. ISO228 G1/2, 316L 313.- 291.- 276.- TTR31-A1C111AExxAC 200 mm; 6 mm sans; rac. coulissant,316L, L=>100mm longueur d'immersion Raccord coulissant à cder séparément 318.- 295.- 279.- TTR31-A1C111AA2EAC filet. ISO228 G1/4, 316L 324.- 301.- 285.- TTR31-A1C111AB2EAC filet. ISO228 G1/2, 316L 324.- 301.- 285.- TTR31-A1C111AE2EAC Les fiches et câbles sont disponibles comme accessoires.Accessoires
Produit / Version Prix / Pièce en CHF Référence d'article Manchon à souder avec raccord inox 316L, 1/2"G, pour diamètre 6mm 57.45 51004751 Raccord coulissant fileté TA50
6mm; G1/2; PTFE70.01 TA50-HP Câble L=5m + connecteur M12x1 5m de câble 4 x 0.34 mm2, connecteur coudé moulé PVC, écrou de connecteur M12x1 Cu Sn/NI, IP67. 11.86 51005148 Kit de configuration TXU10- Pour transmetteurs programmables par PC Logiciel de configuration + câble d'interface PC USB. connecteur 4 broches + ReadWin2000 123.08 TXU10-AA Embase connect. M12 droit 4b.125V-4A Corps PA, écrou CuZn Raccordement à confectionner Utilisation : connecteur de boîtier M12 18.82 52006263 Connect. coudé M12, IP67, PE7 4 broches Pour la confection du raccordement au connecteur M12x1.5 du boîtier pour câble diam. 3 à 6.5 mm 12.54 51006327 Alimentation système RNB130 Circuit primaire à découpage Tension d'entrée: 85-264VAC, 45-65Hz. Tension de sortie: 24VDC, max. 30V (en cas d'erreurs). 168.06 RNB130-A1A Tous les prix sont exprimés en CHF et s'entendent TVA et port noon compris. Il sont valables jusqu'au 31.12.2019. See
Endress+Hauser Terms and ConditionsLes utilisateurs ayant acheté cet article ont aussi regardé
-
Domaines d’application
Capteur de température pour la surveillance, la visualisation et la régulation de températures de process. Il peut être livré équipé d’un raccord process fileté ou sans raccord pour un montage avec adaptateur.
Principe de fonctionnement
Un élément sensible en platine se trouvant à l’extrémité de la sonde modifie sa résistance en fonction de la température. La valeur de cette résistance est mesurée électroniquement. La conversion de cette valeur de résistance en un signal de mesure de la température est définie dans la norme CEI 60751. Un microprocesseur évalue le signal et commute la sortie et/ou délivre la valeur mesurée correspondante.
Exemple de montage
Le Thermophant détecte la température dans la cuve et surveille la conformité avec des valeurs limites.
-
Caractéristiques techniques
AlimentationTension
d’alimentation12...30 V DC Consommation de
courantSans charge <60 mA, protection contre les inversions de polarité Grandeurs de sortieSignal 1 ou 2 × PNP ou 1 × PNP avec 4...20 mA Chute de tension PNP ≤2 V Protection de surcharge Test automatique du courant de commutation Précision de mesureConditions de
référenceSelon DIN CEI 60770/61003 Imprécision Électronique : max. 0,2 K ou 0,16 %, Pt100 de classe A Dérive à long terme ≤ 0,1 K/an sous conditions de référence Temps de réponse T50 = < 1,0 s ; T90 = < 2,0 s Sortie analogique Non-linéarité : ≤0,2 % CapteurElément de mesure 1 × Pt100, 4 fils Tolérance Classe A selon CEI 60751 Temp. du produit –50...+150 °C (+200 °C av. extens. s/dde) Diamètre 6 mm Conditions d’utilisationTemp. ambiante -40...+85 °C Degré de protection IP65 (boîtier complet) CEM Emissivité selon CEI 61326, matériel électrique de classe B, résistivité selon CEI 61326 annexe A (usage industriel)
et recommandation NAMUR NE 21MatériauxRaccord process,
capteur et boîtierAISI 316L ; Ra ≤ 0,8 μm
boîtier 316L
ConfigurationEléments de configuration 3 boutons ou PC avec logiciel CertificatsConformité Desina Dimensions (en mm)
Boîtier
L = Longueur d'insertion 50 mm, 100 mm, 200 mm
Installation selon instructions de mise en serviceRaccords process
a) Sans (L ≥ 100 mm) pour montage avec "accessoire" réf. 51004751 ou 51004753, L ≥ 100 mm
b) ISO 228 G ¼ A, 316L
c) ISO 228 G ½ A, 316L

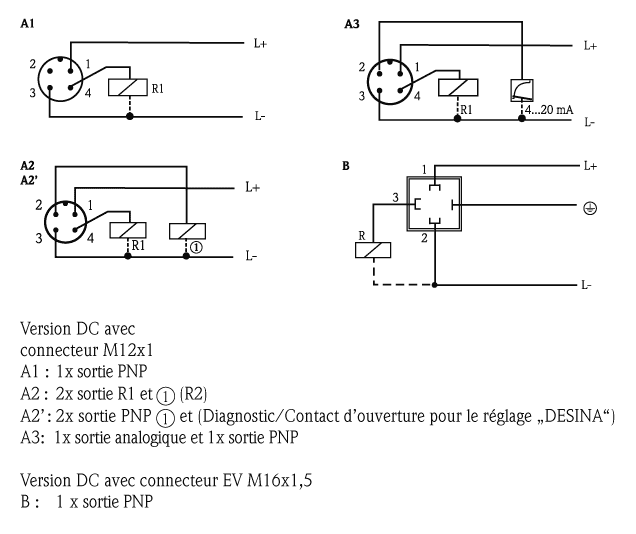

Raccordement électrique
Version DC avec connecteur M12
A1 : 1 × sortie PNP
A2 : 2 × sortie PNP
A3 : 1 × PNP + 4...20 mA
Version DC avec connecteur EV M16 × 1,5B : 1 × sortie PNP
-
