Detector de nivel de varilla vibrante para sólidos granulados
Soliphant T FTM20 / FTM21
Contacto telefónico
+57 (1) 3904425 EXT 203
-
- No necesita calibrado: de fácil puesta en marcha
- No se bloquea con materiales de grano grueso
- Material del sensor 316L
Especificaciones generales
Producto Sólidos no fluidificados Longitud de la sonda Diseño compacto: 225 mm (8.86 pulg.);
con tubo de extensión: 500, 1000 o 1500 mm (19.67, 39.37 o 59.06 pulg.)
Densidad producto ≥200 g/l Presión de proceso
–1 a +25 bar (–14.5 a +363 psi)
Temperatura de proceso –40 a +150 °C (–40 a +302 °F) Soliphant T FTM20
Producto / Versión Precio/unid. en COP Referencia Homologación Electrónica; Señal de Salida Conexión a Proceso 1 a 3 4 a 10 11+ General purpose FEM22; 3 hilos PNP 10-45VDC Rosca ANSI 1-1/4" NPT, 316L 1.593.985 1.482.406 1.402.707 FTM20-xM26A Rosca ANSI 1-1/2" NPT, 316L 1.593.985 1.482.406 1.402.707 FTM20-xN26A FEM24; Relé DPDT, 19-253VAC/55VDC Rosca ANSI 1-1/4" NPT, 316L 1.676.432 1.559.082 1.475.260 FTM20-xM46A Rosca ANSI 1-1/2" NPT, 316L 1.676.432 1.559.082 1.475.260 FTM20-xN46A Classified areas FEM22; 3 hilos PNP 10-45VDC Rosca ANSI 1-1/4" NPT, 316L 1.940.390 1.804.563 1.707.543 FTM20-xM26A Rosca ANSI 1-1/2" NPT, 316L 1.940.390 1.804.563 1.707.543 FTM20-xN26A FEM24; Relé DPDT, 19-253VAC/55VDC Rosca ANSI 1-1/4" NPT, 316L 2.022.837 1.881.238 1.780.097 FTM20-xM46A Rosca ANSI 1-1/2" NPT, 316L 2.022.837 1.881.238 1.780.097 FTM20-xN46A Soliphant T FTM21
Producto / Versión Precio/unid. en COP Referencia Homologación Electrónica; Señal de Salida Conexión a Proceso Longitud del Sensor 1 a 3 4 a 10 11+ General purpose FEM22; 3 hilos, PNP 10-45 V cc Rosca ANSI 1-1/4" NPT, 316L 500mm / 20in 1.982.875 1.844.074 1.744.930 FTM21-xMx26A 1000mm / 40in 2.334.877 2.171.436 2.054.692 FTM21-xMx26A Rosca ANSI 1-1/2" NPT, 316L 500mm / 20in 1.982.875 1.844.074 1.744.930 FTM21-xNx26A 1000mm / 40in 2.334.877 2.171.436 2.054.692 FTM21-xNx26A FEM24; Relé DPDT, 19-253VAC/55VDC Rosca ANSI 1-1/4" NPT, 316L 500mm / 20in 2.065.322 1.920.749 1.817.483 FTM21-xMx46A 1000mm / 40in 2.417.324 2.248.111 2.127.245 FTM21-xMx46A Rosca ANSI 1-1/2" NPT, 316L 500mm / 20in 2.065.322 1.920.749 1.817.483 FTM21-xNx46A 1000mm / 40in 2.417.324 2.248.111 2.127.245 FTM21-xNx46A Classified areas FEM22; 3 hilos, PNP 10-45 V cc Rosca ANSI 1-1/4" NPT, 316L 500mm / 20in 2.329.280 2.166.230 2.049.766 FTM21-xMx26A 2.329.280 2.166.230 2.049.766 FTM21-xMx26A Rosca ANSI 1-1/2" NPT, 316L 500mm / 20in 2.329.280 2.166.230 2.049.766 FTM21-xNx26A 2.329.280 2.166.230 2.049.766 FTM21-xNx26A FEM24; Relé DPDT, 19-253VAC/55VDC Rosca ANSI 1-1/4" NPT, 316L 500mm / 20in 2.411.727 2.242.906 2.122.320 FTM21-xMx46A 2.411.727 2.242.906 2.122.320 FTM21-xMx46A Rosca ANSI 1-1/2" NPT, 316L 500mm / 20in 2.411.727 2.242.906 2.122.320 FTM21-xNx46A 2.411.727 2.242.906 2.122.320 FTM21-xNx46A Costos de envío no incluidos. Validez hasta 30.09.2019
IVA no incluido.
Conforme a nuestras
Condiciones de Venta Generales¿El detector de nivel Soliphant no se ajusta completamente a su aplicación?
Los que compraron este producto también vieron
-
Aplicaciones
Soliphant T es un conmutador de nivel límite robusto para silos que contengan materiales de grano fino o grueso, sólidos pulverulentos no fluidificados y masas de material sólido de densidades ≥200 g/l. Los diversos modelos disponibles del equipo permiten una amplia gama de aplicaciones. Además, dispone de certificados para uso en zonas con riesgo de deflagraciones. Soliphant T está disponible en 4 longitudes. Ajustar la longitud de inmersión es muy simple si se utiliza el casquillo deslizante (ver accesorios).
Funcionamiento
Un transmisor piezoeléctrico excita la horquilla vibrante de Soliphant T FTM20/FTM21 hasta su frecuencia de resonancia. Cuando el medio cubre la horquilla vibrante, la amplitud de vibración cambia (la vibración de la varilla se amortigua). La electrónica de Soliphant compara dicha amplitud con un valor de referencia e indica si la horquilla vibra al aire libre o se halla cubierta por el medio.
Ejemplos de aplicación
De este modo, el sistema de medición completo consta sólo de:
- Soliphant T FTM20 o FTM21 con electrónica FEM22 o FEM24
- una fuente de alimentación
- las conexiones a los sistemas de control, las unidades de conmutación y los sistemas de señalización (por ejemplo, pilotos luminosos, avisos acústicos, PCS, PLC, etc.)
a) Zone 20
b) Zone 22 -
Entrada
Frecuencia de medición 700 a 800 Hz Parametros de senal de salidaModo alarma corriente estable para mínimo/máximo Señalización de avería salida bloqueada Tiempo de
conmutación0.5 s si el sensor se halla cubierto, 1 s si el sensor se halla al aire libre Condiciones ambientalesTemp. ambiente –40 a +70 °C (–40 a +158 °F) Temp.
almacenamiento–40 a +85 °C (–40 a +185 °F) Clase climática según norma DIN IEC 68 parte 2-38 Protección de entrada IP 66/IP 67, NEMA4X Resistencia a
vibracionesDIN 60068-2-27/IEC 68-2-27; golpes de 30 g; vibraciones 0.01 g2/Hz CEM Emisión de interferencias según EN 61326, Equipos eléctricos de clase B;
inmunidad a interferencias EN 61326 Anexo A (Industrial)ProcesoDensidad de sólidos ≥200 g/l, no licuado Presión de proceso –1 a +25 bar (–14.5 a +363 psi) Temp. de proceso –40 a +150 °C (–40 a +302 °F) MaterialesSensor 316L Conexión a proceso R1; 1½ (316L) Cabezal F18 (aluminio) Conexión eléctricaEspecificaciones del
cableEmpléese un cable estándar (25 Ω) Entradas de cable Rosca NPT¾ CertificacionesCertificación Ex ATEX II 1/3 D;
IECEx t IIIC;
FM DIP+CSA DIP Cl. II, III;
EAC

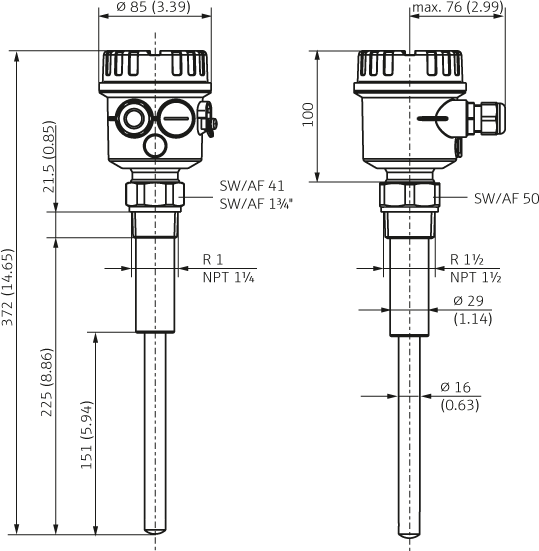

Dimensiones en mm (pulgadas)
FTM20 Modelo compacto
Instalación conforme al manual de instrucciones.
FTM21 Modelo con alargue de tubería (cabezal en aluminio)
L = 500/1000/1500 (20/40/60)
Instalación conforme al manual de instrucciones.
Conexión eléctrica
Electrónica FEM22 (CC PNP)Alimentación 10 a 45 V CC Consumo máx. 18 mA Carga conectable – Señal positiva a la salida de la electrónica (PNP);
– máx. 350 mA, a prueba de cortocircuito);
– tensión residual <3 V
Señal de alarma
< 100 μA Preferentemente con controladores lógicos programables (PLC), módulos DI según EN 61131-2.
a) por ejemplo, Relé PLC
Electrónica FEM24 (CA/CC con salida de relé)Alimentación 19 to 253 V AC 50/60 Hz
19 to 55 V DC
Consumo Aprox. 1.3 VA Carga conectable – Cargas conectadas por medio de 2 interruptores flotantes.
– I~ máx. 6 A,– U~ máx. 253 V;
– P~ máx.1 500 VA, cos φ = 1
– P~ máx. 750 VA, cos φ >0.7
– I– máx. 6 A a 30 V
– I– máx. 0.2 A a 125 V
Señal de alarma
Senal de salida en evento de falla de alimentacion: relé desconectado. Los dos contactos de relé conmutan simultáneamente.
Ver las diferentes tensiones de alimentación en continua y en alterna.
* Cuando se puentea, la salida de relé pasa a actuar con la lógica NPN.
a) PE (Prot. tierra)
-
Más documentos para FTM20Más documentos para FTM21
-
Casquillo deslizante: R 1½" (a presión)
Permite ajustar múltiples veces la longitud de inmersión.
Casquillo deslizante: R 1½" (sin presión)
Sólo permite ajustar una vez la longitud de inmersión.
