Temperature switch for measurement of process temperatures

Lämpötilakytkin prosessilämpötilojen valvontaan

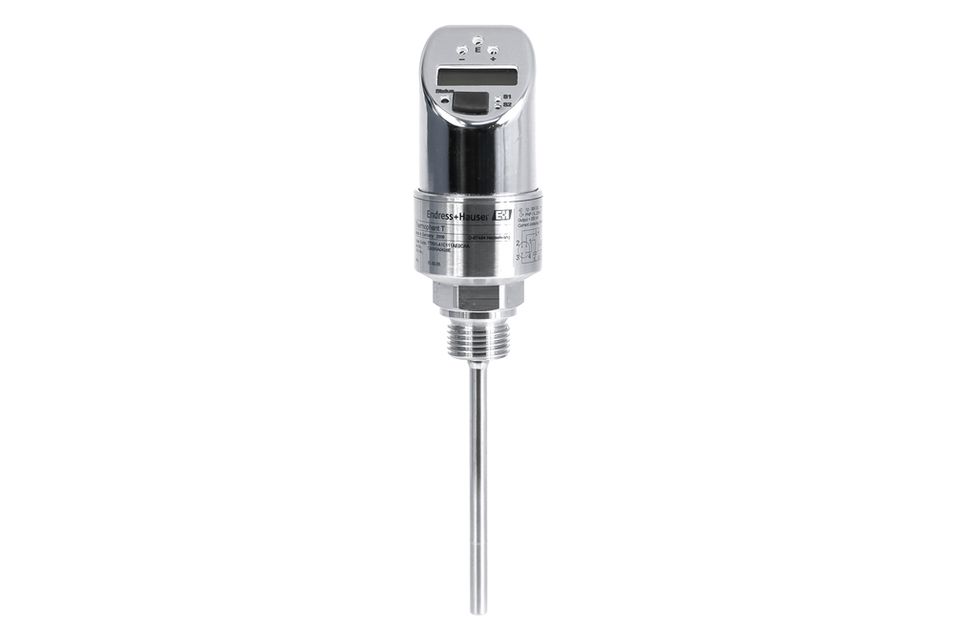

Thermophant T TTR31

Alkaen €164,-
Tarvitsetko apua?

Kysy lisää!
+358 20 1103 640

    • Hyvä toistettavuus ja pitkäaikaispysyvyys
    • Kotelo 316L ruostumatonta terästä
    • Nopeat vasteajat ilman supistettua anturikärkeä

    Tärkeimmät tekniset tiedot

    Lämpötila-alue –50...+150 °C
    Näyttö 4 numeroa, 14-segmenttinen näyttö vaihtuvalla värillä
    Upotussyvyys 50 mm, 100 mm, 200 mm
    Vasteaika <1.0 s (T50); <2.0 s (T90)
    Anturi ⌀ 6 mm
    Tarkkuus <0.1 %
    Tuote / VersioHinta / kpl Tilauskoodi
    Jännitesyöttö, lähtöviestiSähköinen kytkentäUpotussyvyys L; Halkaisija DProsessiyhde1 - 34 - 1011+
    12-30VDC; 1x kytkin PNPLiitin M12100 mm; 6 mmilman liukuholkkiyhdettä, 316L, L=>100mm upotussyvyys Liukuholkkiyhde, tilattava erikseen187,-174,-164,- TTR31-A1A111AA2CAB
    Liitin ISO4400 M16x1.5100 mm; 6 mmilman liukuholkkiyhdettä, 316L, L=>100mm upotussyvyys Liukuholkkiyhde, tilattava erikseen187,-174,-164,- TTR31-A2A111AA2CAB
    Liitin M1250 mm; 6 mm / 100 mm; 6 mmKierre ISO228 G1/4, 316L192,-178,-169,- TTR31-A1A111ABxxAB
    Liitin ISO4400 M16x1.550 mm; 6 mm / 100 mm; 6 mmKierre ISO228 G1/4, 316L192,-178,-169,- TTR31-A2A111ABxxAB
    Liitin M1250 mm; 6 mm / 100 mm; 6 mmKierre ISO228 G1/2, 316L192,-178,-169,- TTR31-A1A111AExxAB
    Liitin ISO4400 M16x1.550 mm; 6 mm / 100 mm; 6 mmKierre ISO228 G1/2, 316L192,-178,-169,- TTR31-A2A111AExxAB
    Liitin M12200 mm; 6 mmilman liukuholkkiyhdettä, 316L, L=>100mm upotussyvyys Liukuholkkiyhde, tilattava erikseen195,-181,-171,- TTR31-A1A111AA2EAB
    Liitin ISO4400 M16x1.5200 mm; 6 mmilman liukuholkkiyhdettä, 316L, L=>100mm upotussyvyys Liukuholkkiyhde, tilattava erikseen195,-181,-171,- TTR31-A2A111AA2EAB
    Liitin M12200 mm; 6 mmKierre ISO228 G1/4, 316L200,-186,-176,- TTR31-A1A111AB2EAB
    Liitin ISO4400 M16x1.5200 mm; 6 mmKierre ISO228 G1/4, 316L200,-186,-176,- TTR31-A2A111AB2EAB
    Liitin M12200 mm; 6 mmKierre ISO228 G1/2, 316L200,-186,-176,- TTR31-A1A111AE2EAB
    Liitin ISO4400 M16x1.5200 mm; 6 mmKierre ISO228 G1/2, 316L200,-186,-176,- TTR31-A2A111AE2EAB
    12-30VDC; 2x kytkin PNPLiitin M12100 mm; 6 mmilman liukuholkkiyhdettä, 316L, L=>100mm upotussyvyys Liukuholkkiyhde, tilattava erikseen203,-189,-179,- TTR31-A1B111AA2CAB
    50 mm; 6 mm / 100 mm; 6 mmKierre ISO228 G1/4, 316L208,-193,-183,- TTR31-A1B111ABxxAB
    Kierre ISO228 G1/2, 316L208,-193,-183,- TTR31-A1B111AExxAB
    200 mm; 6 mmilman liukuholkkiyhdettä, 316L, L=>100mm upotussyvyys Liukuholkkiyhde, tilattava erikseen211,-196,-186,- TTR31-A1B111AA2EAB
    Kierre ISO228 G1/4, 316L216,-201,-190,- TTR31-A1B111AB2EAB
    Kierre ISO228 G1/2, 316L216,-201,-190,- TTR31-A1B111AE2EAB
    12-30VDC; kytkin PNP + 4-20mALiitin M12100 mm; 6 mmilman liukuholkkiyhdettä, 316L, L=>100mm upotussyvyys Liukuholkkiyhde, tilattava erikseen240,-224,-212,- TTR31-A1C111AA2CAB
    50 mm; 6 mm / 100 mm; 6 mmKierre ISO228 G1/4, 316L245,-228,-216,- TTR31-A1C111ABxxAB
    Kierre ISO228 G1/2, 316L245,-228,-216,- TTR31-A1C111AExxAB
    200 mm; 6 mmilman liukuholkkiyhdettä, 316L, L=>100mm upotussyvyys Liukuholkkiyhde, tilattava erikseen249,-231,-219,- TTR31-A1C111AA2EAB
    Kierre ISO228 G1/4, 316L254,-236,-223,- TTR31-A1C111AB2EAB
    Kierre ISO228 G1/2, 316L254,-236,-223,- TTR31-A1C111AE2EAB
    Voit tilata kaapelin ja pistokkeen erikseen Tarvikkeet -osiosta.

    Tarvikkeet

    Tuote / VersioHinta / kpl Tilauskoodi
    Liukuholkkiyhde, hitsattava, d6, tiiviste PEEK Tiivistyvä liukuholkkiyhde44,97 51004751
    Liukuholkkiyhde TA50
    6mm; G1/2; PTFE
    54,79 TA50-HP
    Kaapeli M12 liittimellä, L=5m 5m kaapeli 4 x 0,34 mm2, PVC Liitin: M12 kulmaliitin ruuvi Cu Sn/Ni, IP679,28 51005148
    Ohjelmointipaketti TXU10- PC-ohjelmoitaville laitteille. ohjelmisto + välikaapeli tietokoneen USB-porttiin. 4-napaliitin + ReadWin200096,34 TXU10-AA
    Kanta liittimelle 4-napa-125V, 4A-M12 M12 -kanta liittimelle Pistokeliitin Käyttö: liitin M12.14,99 52006263
    M12 kulmaliitin, IP67, PG79,81 51006327
    Järjestelmävirtalähde RNB130 Hakkurivirtalähde Jännitesyöttö: 85-264VAC, 45-65Hz. Jännitelähtö: 24VDC, max. 30V (vika- tilassa)131,56 RNB130-A1A

    Yksikkökohtaiset hinnat ovat voimassa 30.11.2017 saakka (valuutta: ). Hinnat eivät sisällä toimituskuluja tai veroja. Katso
    Endress+Hauserin käyttöehdot

  • Käyttökohteet

    Thermophant T TTR31 on lämpötilakytkin prosessilämpötilojen valvontaan, näyttöön ja ohjaukseen ja se on saatavana useilla erilaisilla prosessiliitännöillä.

    Toiminta

    Mittauskärkeen sijoitetun platina-anturin vastusarvo muuttuu lämpötilan mukaan. Vastusarvo taltioidaan elektronisesti. Vastusarvon muuntaminen lämpötilan mittaussignaaliksi on määritetty kansainvälisen IEC 751 -standardin mukaan.

    Käyttöesimerkki

    Temperature switch Thermophant T TTR31 - INStallation example

    Thermophant mittaa säiliössä olevan lämpötilan ja valvoo sen pysymistä raja-arvojen sisällä.

  • Tekniset tiedot

    Syöttöjännite
    Syöttöjännite 12...30 V DC (napaisuussuoja)
    Virran kulutus Ilman kuormaa <60 mA, napaisuussuoja
    Lähtö
    Lähtöviesti 1 tai 2 × PNP tai PNP ja 4...20 mA virtaviesti
    Jännitehäviö PNP ≤2 V
    Ylikuormitussuojaus Kytkentävirran automaattinen testaus
    Suoritusarvot
    Vertailuolosuhteet Standardin DIN IEC 60770/61003 mukaan
    Mittausvirhe Elektroniikka maks. 0,2 K tai 0,16 %; anturin tarkkuusluokka A
    Pitkän aikavälin ryömintä ≤0,1 % per vuosi
    Anturin vasteaika T50 = <1,0 s; T90 = <2,0 s
    Analoginen lähtö Epälineaarisuus ≤0,2 %
    Anturi
    Anturielementti 1 × Pt100, 4-johdin
    Tarkkuusluokka Luokka A IEC 751 mukaan
    Väliaineen lämpötila –50...+150 °C
    Halkaisija 6 mm
    Käyttöolosuhteet
    Ympäristön lämpötila –40...+85 °C
    Suojausluokka IP 65 (koko kotelo)
    EMC Häiriöemissio standardin IEC 61326 -sarjan, luokan B sähkölaite, häiriönsieto standardin IEC 61326 -sarjan, liite A (teollinen käyttö) ja NAMUR-suosit. NE 21 mukaan
    Materiaalit
    Prosessiliitäntä ja suojaputki 316L/Ra ≤0,8 μm; kotelo 316L
    Käytön ohjaus
    Käyttöelementit 3 painiketta tai PC ja ohjelmisto
    Hyväksynnät
    DESINA-vaatimusten mukainen

    Mitat (mm)

    Kotelo

    Temperature switch Thermophant T TTR31 - Dimensions

    L = anturin pituus 50 mm/100 mm/200 mm



    Asennus oppaan mukaan

    Prosessiliitännät

    Temperature switch Thermophant T TTR31 - Process connections

    a) Ilman (Asennetaan hitsausyhteeseen tai liukuholkkiin : L ≥100 mm)

    b) ISO 228 G¼ A, 316L

    c) ISO 228 G½ A, 316L

    Sähkökytkentä

    Temperature switch Thermophant T TTR31 - Electrical connection

    DC-jänniteversio ja M12-liitin

    A1: 1 × PNP-kytkinlähtö

    A2: 2 × PNP-kytkinlähtö

    A3: PNP-kytkinlähtö ja lisäksi analoginen lähtö (4-20 mA)



    DC-jänniteversio ja M16×1,5-liitin

    B: 1 × PNP-kytkinlähtö
