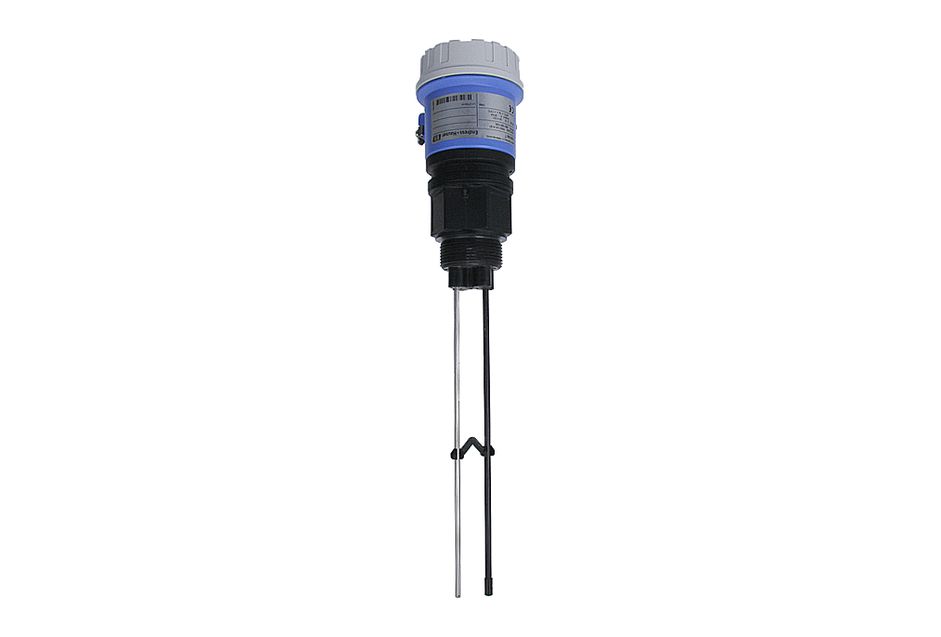

Two-rod capacitive probe for continuous level measurement in liquids

Divu vadu kapacitatīva zonde pastāvīgai šķidruma līmeņa mērīšanai

Liquicap T FMI21

No €303,-
Vajadzīga palīdzība?

Informācijas līnija
+371 25549244

    • Nav jāveic kalibrēšana
    • Pret rūsu izturīgi materiāli (oglekļa šķiedra, nerūsējošais tērauds)
    • Drošā darbība neatkarīgi no tvertnes ģeometrijas

    Specifikācijas pirmajā acu uzmetienā

    Produkts vadītspējīgi šķidrumi vismaz 30 μS/cm
    Zondes garums 150–2500 mm
    Procesa spiediens -1–+10 bāri
    Apstiprinājums ATEX II 3G EEx nA IIC T6
    Produkta temperatūra -40–+100 °C
    Viskozitāte maks. 2000 cSt
    Produkts/VariantsCena/gab. EURPasūtījuma kods
    ApprovalElectronics; OutputProbe Length; Material1 uz 34 uz 1011+
    Non-hazardous areaFEI20; 4-20mA..... mm L; PP >316L345,-321,-303,- FMI21-A1A1B1
    FEI20; 4-20mA + display..... mm L; PP >316L383,-357,-337,- FMI21-A1A1C1
    FEI20; 4-20mA..... mm L; PP >carbon fiber (<1000mm)371,-345,-326,- FMI21-A1B1B1
    FEI20; 4-20mA + display..... mm L; PP >carbon fiber (<1000mm)410,-381,-360,- FMI21-A1B1C1
    FEI20; 4-20mA..... mm L; PP >carbon fiber (>1000mm)397,-369,-349,- FMI21-A1C1B1
    FEI20; 4-20mA + display..... mm L; PP >carbon fiber (>1000mm)435,-405,-383,- FMI21-A1C1C1
    Non-hazardous area, WHGFEI20; 4-20mA..... mm L; PP >316L365,-340,-321,- FMI21-B1A1B1
    FEI20; 4-20mA + display..... mm L; PP >316L404,-376,-355,- FMI21-B1A1C1
    FEI20; 4-20mA..... mm L; PP >carbon fiber (<1000mm)391,-364,-344,- FMI21-B1B1B1
    FEI20; 4-20mA + display..... mm L; PP >carbon fiber (<1000mm)430,-400,-378,- FMI21-B1B1C1
    FEI20; 4-20mA..... mm L; PP >carbon fiber (>1000mm)417,-388,-367,- FMI21-B1C1B1
    FEI20; 4-20mA + display..... mm L; PP >carbon fiber (>1000mm)456,-424,-401,- FMI21-B1C1C1

    Accessories

    Produkts/VariantsCena/gab. EURPasūtījuma kods
    Mounting nut G1-1/2 Hexagon, SW60. Usage: Liquipoint T, Liquicap T, Prosonic M FMU40, Prosonic T FMU30, FMR10/FMR20.21,19 52014146
    Shorting kit FMI21 Usage: Liquicap T.7,23 52024300
    Digital display, holder 4-digit + 0-100% bargraph display. Holder. Please order high transparent cover separately. Usage: Liquicap T.103,51 52025604
    Cover F16 high, transparent, gasket Display cover, gasket EPDM. Usage: housing Polyester, Liquicap T/M, Prosonic T FMU30.29,09 52025605

    Cenas spēkā līdz 30.11.2017 EUR par gabalu (piegāde un PVN nav iekļauti). Sk.
    Endress+Hauser Terms and Conditions

    Klienti, kas ir pasūtījuši šo preci, skatījas arī uz

  • Pielietojums

    Liquicap T FMI21 sensors tiek izmantots vadītspējīgos šķidrumos pastāvīgai līmeņa mērīšanai. Liquicap T FMI21 ir īpaši piemērots nelielām mērīšanas tvertnēm, un tas darbojas neatkarīgi no tvertnes formas vai materiāla (plastmasa, nerūsošais tērauds, betons...). Tas ir izturīgs pret kodīgām vielām, piemēram, skābēm un sārmiem.

    Funkcija

    Zonde un aģents kalpo kā elektrisks kapacitators. Ja zonde atrodas gaisā, tiek mērīta konkrēta zema sākotnējā kapacitāte. Kad tvertne pilna, kapacitāte palielinās līdz ar zondes pārklājuma līmeni. Zondes elektroniskā starplika pārveido mērīto kapacitāti par 4–20 mA signālu proporcionāli līmenim.



    Pielietojuma piemērs

    a) rupnica kalibracija

    b) Raiditajs
    barošana



    Mērīšanas sistēmā ietilpst:

    • Liquicap T FMI21 kapacitātes zonde (zondes stienis nekādā gadījumā nedrīkst nokļūt saskarē ar tvertni) ar
    • elektronisko starpliku FEI20
    • Displejs un aizsargapvalks (papildiespēja)
    • Raidītāja barošanas bloks RN221N, RMA42, RTA421, RIA45/RIA46 vai RIA452



  • Tehniskie dati

    Ievade
    Maksimālā viskozitāte 2000 cSt
    Mērījumu diapazons 0–2000 pF
    Zondes garums 150–2500 mm
    Pieļaujamais laidums ΔC = 10–2000 pF
    Mērīšanas frekvence 250 kHz
    Ievades signāls

    Pārklātas zondes => augsta kapacitāte

    Atklātas zondes => zema kapacitāte

    Izvade (elektroniskā starplika FEI20/4–20 mA)
    Izvades signāls 3,8–20,5 mA
    Ieslēgšanas strāva maks. 20 mA (< 500 ms)
    Avārijsignalizācija >21 mA
    Barošana
    Savienojuma
    spriegums
    U = 10–30 V līdzstrāva, aizsardzība pret reverso polaritāti (integrēta)
    Enerģijas patēriņš P < 0,7 W
    Strāvas patēriņš I < 22 mA
    Kabeļa ieejas M20×1,5 (skrūves savienojums)
    Veiktspējas raksturojums (ar uzstādītu elektronisko starpliku)
    Atsauces darba
    režīms
    Apkārtējās vides temperatūra 23 °C, atmosfēras spiediens, zondes uzstādīšana vertikāli no augšas
    Maks. mērījuma
    kļūda
    ≤1% no pilnas skalas vērtības
    Atkārtojamība 0,25% no pilnas skalas vērtības
    Sākuma iestatīšanas
    laiks
    < 2 s
    Apkārtējās vides
    temperatūras ietekme
    < 0,01%/K (-40–+70 °C); zondes garums 1 m
    Integrācijas laiks 1 s
    Kalibrācija Uzstādītā stāvoklī atkārtoti jākalibrē tikai šādos gadījumos:
    • ja 0% un 100% vērtība jāpielāgo klienta specifikācijai;
    • pēc zondes stieņu saīsināšanas.
    Darba režīms
    Apkārtējās vides
    temperatūra
    -40–+70 °C
    Glabāšanas temperatūra -40–+80 °C
    Klimata kategorija Tropikalizēts saskaņā ar DIN IEC 68 2-38 daļu
    Aizsardzības pakāpe IP 66
    Triecienizturība DIN EN 60068-2-27/IEC 68-2-27: 30g
    Izturība pret
    vibrācijām
    DIN EN 60068-2-64/IEC 68-2-64: 20–2000 Hz, 1 (m/s²)²/Hz (ar min. stieņa garumu 150 mm)
    EMS

    Traucējumemisija saskaņā ar EN 61326, B kategorijas elektroierīce;

    traucējumnoturība saskaņā ar EN 61326 A pielikumu (rūpniecisks)

    Aģenta vadītspēja ≥ 30 µS/cm
    Procesa spiediens -1–+10 bāri
    Procesa temperatūra -40–+100 °C
    Sānslodzes kapacitāte 2 Nm
    Materiāli, kas saskaras ar aģentu
    Zondes stieņi Stienis: 1.4404/316L; neobligāts: oglekļa šķiedra CFC; blīvējuma gredzens: EPDM; izolācija: PP; starplika: PP.
    Procesa savienojumi G 1 ½ A (PPS, DIN ISO 228/l)
    Blīvējums Procesa savienojuma blīvējuma gredzens G 1½ A: elastomēra šķiedra bez azbesta (izturīga pret eļļām, šķīdinātājiem, tvaiku, vājas koncentrācijas skābēm un sārmiem)
    Displejs
    Gaismas diode zaļā
    krāsā
    darbības statuss (lēni mirgo); kalibrācijas statuss (ātri mirgo)
    Gaismas diode
    sarkanā krāsā
    Taustiņa nospiešanas apstiprinājums (ātri nomirgo); avārijsignalizācija vai brīdinājums (mirgo)
    Apstiprinājumi
    WHG apstiprinājums Pārplūdes aizsardzība līdz §19 WHG (Vācija)
    Ex apstiprinājums ATEX II 3G EEx nA IIC T6

    Izmēri mm

    a) Grunts stienis (neizolēts)

    b) Izolēts zondes stienis

    L = Zondes garums



    Uzstādīšana saskaņā ar norādījumiem lietošanas rokasgrāmatā.

    Elektriskais pieslēgums

    a) Endress+Hauser raiditaja barošana

    b) Merijumu displejs (neobligats)
