Kapacitatīvs punkta līmeņa slēdzis cietvielu masai

                FTC260                         FTC262



Kapacitatīvs punkta līmeņa slēdzis cietvielu masai

Minicap FTC260 / FTC262

No €179,-
Vajadzīga palīdzība?

Informācijas līnija
+371 25549244

    • Nav jākalibrē
    • Aktīva iebūvēta kompensācija
    • Bez apkopes
    • Vienkārši saīsināma troses versija

    Specifikācijas pirmajā acu uzmetienā

    Produkts cietvielu masa
    Granulu lielums diametrs ≤ 30 mm
    Procesa spiediens –1 līdz +25 bāri
    Produkta dielektriķa
    konstante    		 εr ≥ 1,6
    Produkta temperatūra

    FTC260: –40 līdz +120 °C

    FTC262/Ex: –40 līdz +70 °C
    Zondes garums

    Rod/FTC260: 140 mm

    Trose/FTC262: 1,5; 2,5 un 6 m

    Minicap FTC260 : Short probe version

    Produkts/VariantsCena/gab. EURPasūtījuma kods
    Probe lengthSwitch OutputApproval1 uz 34 uz 1011+
    140mm3-wire PNP 10.8-45VDCNon-hazardous area204,-190,-179,- FTC260-AA2D1
    Pielikt grozam
    ATEX II 1/3D276,-257,-243,- FTC260-BA2J1
    Pielikt grozam
    Relay 20-253VAC/20-55VDCNon-hazardous area230,-214,-202,- FTC260-AA4D1
    Pielikt grozam
    ATEX II 1/3D302,-281,-266,- FTC260-BA4J1
    Pielikt grozam

    Minicap FTC262 : Extension cable versions

    Produkts/VariantsCena/gab. EURPasūtījuma kods
    Probe LengthSwitch OutputApproval1 uz 34 uz 1011+
    1500mm/59in L, steel HD-PE insulated3-wire PNP 10.8-45VDCNon-hazardous area358,-333,-315,- FTC262-AA32D1
    Pielikt grozam
    ATEX II 1/3D428,-398,-376,- FTC262-BA32J1
    Pielikt grozam
    Relay 20-253VAC/20-55VDCNon-hazardous area383,-356,-337,- FTC262-AA34D1
    Pielikt grozam
    ATEX II 1/3D453,-422,-399,- FTC262-BA34J1
    Pielikt grozam
    2500mm/98in L, steel HD-PE insulated3-wire PNP 10.8-45VDCNon-hazardous area369,-344,-325,- FTC262-AA42D1
    Pielikt grozam
    ATEX II 1/3D440,-409,-387,- FTC262-BA42J1
    Pielikt grozam
    Relay 20-253VAC/20-55VDCNon-hazardous area395,-367,-348,- FTC262-AA44D1
    Pielikt grozam
    ATEX II 1/3D465,-433,-409,- FTC262-BA44J1
    Pielikt grozam
    6000mm/236in L, steel HD-PE insulated3-wire PNP 10.8-45VDCNon-hazardous area408,-379,-359,- FTC262-AA62D1
    Pielikt grozam
    ATEX II 1/3D478,-444,-421,- FTC262-BA62J1
    Pielikt grozam
    Relay 20-253VAC/20-55VDCNon-hazardous area433,-403,-381,- FTC262-AA64D1
    Pielikt grozam
    ATEX II 1/3D503,-468,-443,- FTC262-BA64J1
    Pielikt grozam

    Accessories

    Produkts/VariantsCena/gab. EURPasūtījuma kods
    Cover F14 PE, transparent PA Sight glass: Polycarbonat PA.36,59 943201-1001
    Pielikt grozam
    Sleeve adapter R1-1/2 > R1, PPS Usage: FTC260. Thread type: EN10226/ISO7. Material: PPS.7,40 943215-1001
    Pielikt grozam
    Sleeve adapter G1-1/2 > R1, PPS Usage: FTC260. Thread type: EN10226/ISO7. Material: PPS.7,40 943215-1021
    Pielikt grozam
    Rope shortening kit FTC262 Usage: FTC262.28,03 52005918
    Pielikt grozam

    Cenas spēkā līdz 30.09.2019 EUR par gabalu (piegāde un PVN nav iekļauti). Sk.
    Endress+Hauser Terms and Conditions

    Klienti, kas ir pasūtījuši šo preci, skatījas arī uz

    RIA45 / RIA46
    RIA45 / RIA46 >>>

    Soliswitch FTE20
    Soliswitch FTE20 >>>

  • Pielietojums

    Minicap ir paredzēts līmeņa noteikšanai pulverveida un smalkgranulu cietvielas masā, piemēram, graudos, miltos, piena pulverī, jauktā lopbarībā, cementā, krītā vai ģipsī, un ir piemērots lietošanai putekļainā vidē (ATEX II 1/3 D).
    Minicap piedāvā divas izvades opcijas:

    • releja izvade (SPDT) vai
    • PNP izvade.

    Funkcija

    Minicap ir elektronisks slēdzis. Kad pārsniegts ierobežojums vai slodze samazinās zem ierobežojuma, tiek izvadīts pārslēgšanās signāls. Pie Minicap var pieslēgt slēdža aizsargapvalku vai signāla izvades ierīci (piemēram, gaismas, skaņas signalizāciju, programmējamu loģikas secību,
    saglabātu programmu vadīklu utt.). Minicap aprīkots ar iebūvētu pārslēgšanas funkciju, kas nodrošina minimuma/maksimuma drošību. Tas
    nosaka nogulsnējumu veidošanos uz zondes un kompensē attiecīgo ietekmi, saglabājot pārslēgšanas punktu. Minicap tiek piegādāts ar rūpnīcas
    iestatījumiem. Var veikt citas jutīguma korekcijas uz aizsargapvalka.

    Application Example

    Līmeņa noteikšana tvertnēs ar lielapjoma kravu. Tvertnes var būt izgatavotas no dažādiem materiāliem (piem., metāla, plastmasas, cementa), un tas neietekmē mērījumus.

    Aizpildīšanas sistēma nedrīkst būt virzīta pret zondi.



    a) noslodze

    Lietojumu veidi

    Piemēri ρ g/l (apm.) εr (apm.) Funkcija
    Graudi, sēklas, pākšaugi un to produkti
    Rīsi 770 3,0 jā
    Kukurūzas stiebri
    (pakās)    		 680 2,6 jā
    Milti (kviešu) 580 2,4 jā
    Kukurūzas graudi 500 2,1 jā
    Saulespuķu sēklas 380 1,9 jā
    Makaroni 370 1,9 jā
    Klijas (kviešu) 250 1,7 jā
    Popkorns 30 1,1 nē
    Minerāli, neorganiski materiāli
    Cements 1050 2,2 jā
    Apmetums 730 1,8 jā
    Krīts (pakās) 540 1,6 (jā)
    Krīts (vaļējs) 360 1,4 nē
    Plastmasa
    ABS granulas 630 1,7 jā
    PA granulas 620 1,7 jā
    PE granulas 560 1,5 nē
    PVC pulveris 550 1,4 nē
    PU putekļi 80 1,1 nē

    Pelēks fons:

    Minicap lietošanas ierobežojums ir pārsniegts.


    Vispārīgi:

    Ja cietvielas dielektriķa konstante nav zināma, noteicošais faktors ir cietvielas blīvums. Normālos apstākļos Minicap izmantojams
    pārtikas produktos ar blīvumu 250 g/l un vairāk, kā arī plastmasas un minerālu materiālos ar blīvumu 600 g/l un vairāk.

  • Tehniskie dati FTC260

    Izvade
    Izvades signāls

    DC-PNP:
    Imax 200 mA, aizsardzība pret pārslodzi un īssavienojumu, atlikušais spriegums tranzistorā Imax < 2,9 V

    AC/DC-SPDT:
    Maiņstrāva: Imax = 4 A, Imin = 1 mA, Umin = 6 V, Umax = 253 V, Pmax = 1000 VA
    Līdzstrāva: Imax 4 A–30 V, Imax 0,2 A līdz 253 V
    Darbības kļūmes
    signāls

    DC-PNP: < 100 μA

    AC/DC-SPDT: deaktivizācija ar releju
    Ieslēgšanas aizkave 0,5 s atbrīvošanas/pārsegšanas brīdī
    Barošana
    Barošanas spriegums DC-PNP: 10,8 līdz 45 V līdzstrāva, īsais impulss līdz 55 V līdzstrāva, strāvas ievade 30 mA (maks.), aizsardzība pret reverso polaritāti
    AC/DC-SPDT (releja kontakts): 20 līdz 253 V maiņstrāva vai 20 līdz 55 V līdzstrāva, maks. strāvas ievade: 130 mA
    Termināļa nodalījums Savīti vadi maks. 1,5 mm2 gala uzmavās; elektrības vads maks. 2,5 mm2
    Precizitāte
    Ilgtermiņa sānbīde Horizontāli ±3 mm, vertikāli ± 6 mm
    Histerēze Horizontāli 4 mm, vertikāli 7 mm
    Pārslēgpunkts Horizontāli zondes centrā –5 mm, vertikāli 40 mm virs zondes uzgaļa
    Darba režīms
    Apkārtējās vides
    temperatūra    		 –40 līdz +80 °C (līdz +60 °C Dust Ex)
    Klimata kategorija Saskaņā ar EN 60068 part 2-38 daļu
    Aizsardzības sistēma IP 66
    EMS Traucējumemisija saskaņā ar EN 61326, B kategorijas elektroierīce; traucējumnoturība saskaņā ar EN 61326 A
    pielikumu (rūpniecisks) un NAMUR ieteikumu NE 21 (EMS)
    Procesa temperatūra –40 līdz +130 °C (līdz +80 °C Dust Ex)
    Procesa spiediens –1,0 līdz +25 bāri
    Vispārīgi
    Aģents Masveida cietvielas ar granulu izmēru līdz 30 mm, relatīvā dielektriķa konstante εr ≥ 1,6
    Lieces izturība 1400 N (pie zondes uzgaļa)
    Procesa savienojums R1 DIN 2999/ISO 7
    Adapteris Iekšējā vītne R1 DIN 2999 ISO 7: R1½: DIN 2999/ISO 7 G1½: DIN ISO 228
    Apstiprinājumi
    Ex apstiprinājums ATEX II 1/3 D
    WHG apstiprinājums Pārplūdes aizsardzība līdz §19 WHG (Vācija)
    Sensora materiāls: reģistrēts FDA

    Tehniskie dati FTC262

    Izvade
    Izvades signāls DC-PNP:
    Imax 200 mA, aizsardzība pret pārslodzi un īssavienojumu, atlikušais spriegums tranzistorā Imax < 2,9 V
    AC/DC-SPDT:
    Maiņstrāva: Imax = 4 A, Imin = 1 mA, Umin = 6 V, Umax = 253 V, Pmax = 1000 VA Līdzstrāva: Imax 4 A–30 V, Imax 0,2 A līdz 253 V
    Darbības kļūmes
    signāls    		 DC-PNP: < 100 μA
    AC/DC-SPDT: deaktivizācija ar releju
    Ieslēgšanas aizkave 0,8 s atbrīvošanas/pārsegšanas brīdī
    Barošana
    Barošanas spriegums DC-PNP: 10,8 līdz 45 V līdzstrāva, īsais impulss līdz 55 V līdzstrāva, strāvas ievade 30 mA (maks.), aizsardzība pret reverso polaritāti
    AC/DC-SPDT (releja kontakts): 20 līdz 253 V maiņstrāva vai 20 līdz 55 V līdzstrāva, maks. strāvas ievade: 130 mA
    Termināļa nodalījums Savīti vadi maks. 1,5 mm2 gala uzmavās; elektrības vads maks. 2,5 mm2
    Precizitāte
    Ilgtermiņa sānbīde Vertikāli ± 6 mm
    Histerēze Vertikāli 5 mm
    Pārslēgšanas punkts Vertikāli 35 mm virs zondes uzgaļa
    Darba režīms
    Procesa temperatūra –40 līdz +80 °C
    Procesa spiediens –1,0 līdz +6 bāri
    Apkārtējās vides
    temperatūra    		 –40 līdz +70 °C (līdz +60 °C Dust Ex)
    Klimata kategorija Saskaņā ar DIN-IEC 68 2-38 daļu
    Aizsardzības sistēma IP 66
    EMS Traucējumemisija saskaņā ar EN 61326, B kategorijas elektroierīce; traucējumnoturība saskaņā ar EN 61326 A
    pielikumu (rūpniecisks) un NAMUR ieteikumu NE 21 (EMS)
    Vispārīgi
    Aģents Masveida cietvielas ar granulu izmēru līdz 30 mm, relatīvā dielektriķa konstante εr ≥ 1,6
    Stiepes izturība Maks. 3000 N līdz 40 °C
    Procesa savienojums R1½ DIN 2999/ISO 7
    Garuma samazinājums Saīsināšanas komplekts
    Apstiprinājumi
    Ex apstiprinājums ATEX II 1/3 D

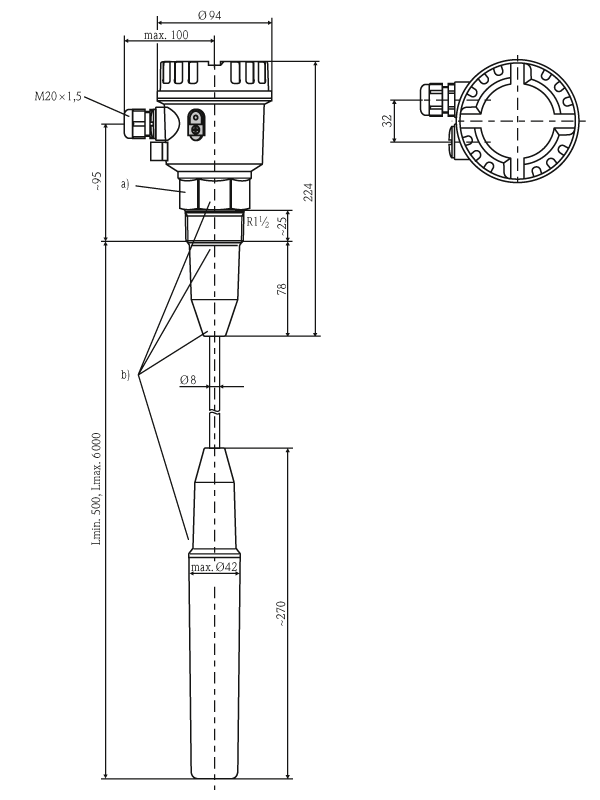

    Izmēri (mm)

    FTC260

    a) Sieniņas biezums: 5

    FTC262

    Skats no augšas, FTC260/ FTC262



    FTC260 adapteris

    Elektriskais pieslēgums

    AC/DC-SPDT

    Minicap FTC260/262 ar maiņstrāvas vai līdzstrāvas savienojumu un releja izvadi (SPDT)

    F1: smalkdzīslu drošinātājs releja kontakta aizsardzībai atbilstīgi pieslēgtajai elektriskajai slodzei

    F2: smalkdzīslu drošinātājs 500 mA

    M: zemējuma savienojums ar tvertni vai tvertnes metāla daļām

    E: zemējums

    DC-PNP

    Minicap FTC260/262 ar PNP DC savienojumu:

    F: smalkdzīslu drošinātājs 500 mA

    R: pieslēgtā elektriskā slodze, piemēram, ielādētā programmas vadība,
    programmējama loģikas secība, relejs

    M: zemējuma savienojums ar tvertni vai tvertnes metāla daļām

    E: zemēj.



    • Minicap sistēma ir aizsargāta pret reverso polaritāti.
    • Ja savienojumi tiek reversēti, izdziest zaļais gaismas indikators.
    • FTC260 nav nepieciešamas zemējuma līnijas (PE) vai potenciālam atbilstošas līnijas (PAL).
    • PAL līnijai ir jābūt savienotai saskaņā ar vietējiem Ex. norādījumiem.
