Ekonomiczna sonda poziomu cieczy z szybką odpowiedzią pomiarową i kalibracją fabryczną

Ekonomiczna sonda poziomu cieczy z szybką odpowiedzią pomiarową i kalibracją fabryczną

Liquicap T FMI21

od €323,-
Potrzebujesz pomocy?

Informacja - Zamówienia
+48 71 773 00 50

    • Brak konieczności kalibracji na obiekcie (fabryczne ustawienie sygnału 4...20 mA według 0...100 % długości sondy)

    • Pomiar poziomu niezależny od geometrii zbiornika i rodzaju materiału jego ścian

    • Odporność na zmiany gęstości cieczy

    • Możliwość samodzielnego skracania sondy

    • Atest PZH do kontaktu z wodą czystą i pitną

    Ważne informacje

    Przewodność cieczy min. 30 μS/cm
    Czas odpowiedzi <1 s
    Zakres pomiaru 150...2500 mm
    Temperatura pracy –40...100 °C
    Ciśnienie pracy –1...10 bar
    Lepkość cieczy Maks. 2000 cSt
    Produkt / WersjaCena / szt. w EURKod zamówieniowy
    DopuszczeniaWkładka elektroniki; Wyjście sygnałoweDługość elektrod; Materiał1 do 34 do 1011+
    dla stref niezagrożonych wybuchemFEI20; 4-20mA 2-przewodowe..... mm L; PP >316L367,-341,-323,- FMI21-A1A1B1
    Dokończ wybór
    FEI20; 4-20mA 2-przewod. + wskaźnik LCD..... mm L; PP >316L408,-379,-359,- FMI21-A1A1C1
    Dokończ wybór
    FEI20; 4-20mA 2-przewodowe..... mm L; PP>włókno węglowe (< 1000mm)394,-367,-347,- FMI21-A1B1B1
    Dokończ wybór
    FEI20; 4-20mA 2-przewod. + wskaźnik LCD..... mm L; PP>włókno węglowe (< 1000mm)435,-405,-383,- FMI21-A1B1C1
    Dokończ wybór
    FEI20; 4-20mA 2-przewodowe..... mm L; PP>włókno węglowe (> 1000mm)422,-392,-371,- FMI21-A1C1B1
    Dokończ wybór
    FEI20; 4-20mA 2-przewod. + wskaźnik LCD..... mm L; PP>włókno węglowe (> 1000mm)463,-430,-407,- FMI21-A1C1C1
    Dokończ wybór
    dla stref niezagrożonych wybuchem, WHGFEI20; 4-20mA 2-przewodowe..... mm L; PP >316L388,-361,-342,- FMI21-B1A1B1
    Dokończ wybór
    FEI20; 4-20mA 2-przewod. + wskaźnik LCD..... mm L; PP >316L429,-399,-378,- FMI21-B1A1C1
    Dokończ wybór
    FEI20; 4-20mA 2-przewodowe..... mm L; PP>włókno węglowe (< 1000mm)416,-387,-366,- FMI21-B1B1B1
    Dokończ wybór
    FEI20; 4-20mA 2-przewod. + wskaźnik LCD..... mm L; PP>włókno węglowe (< 1000mm)457,-425,-402,- FMI21-B1B1C1
    Dokończ wybór
    FEI20; 4-20mA 2-przewodowe..... mm L; PP>włókno węglowe (> 1000mm)444,-413,-390,- FMI21-B1C1B1
    Dokończ wybór
    FEI20; 4-20mA 2-przewod. + wskaźnik LCD..... mm L; PP>włókno węglowe (> 1000mm)485,-451,-426,- FMI21-B1C1C1
    Dokończ wybór

    Akcesoria

    Produkt / WersjaCena / szt. w EURKod zamówieniowy
    Nakrętka montażowa G1-1/2 Sześciokatna, SW60. Zastosowanie: Liquipoint T, Liquicap T.22,52 52014146
    Dodaj do koszyka
    Zestaw do skracania elektrod FMI21 Zastosowanie: Liquicap T.7,69 52024300
    Dodaj do koszyka
    Wskaźnik, uchwyt 4-digit + 0-100% bargraph display. Holder. Please order high transparent cover separately. Usage: FMI21.110,02 52025604
    Dodaj do koszyka
    Pokrywa F16 wysoka, przezr., uszczelka Display cover, gasket EPDM. Usage: housing Polyester, FMI21, FMI51/FMI52, FMU30.30,92 52025605
    Dodaj do koszyka

    Ceny netto w EUR / szt. są aktualne do 30.06.2020 lub zmiany cennika. Nie zawierają kosztów transportu i podatku VAT. Patrz:
    Ogólne Warunki Sprzedaży Endress+Hauser Polska sp. z o. o. z dn. 19.10.2015
    Rozliczenie transakcji nastąpi fakturą VAT w PLN po przeliczeniu wg kursu sprzedaży EUR w NBP z dnia wystawienia faktury VAT.

    Czy ta sonda poziomu Liquicap nie jest idealnym rozwiązaniem dla Twojej aplikacji?

    Zobacz wszystkie sondy poziomu Liquicap

    Klienci, którzy kupili ten produkt byli zainteresowani również

    Prosonic T FMU30
    Prosonic T FMU30 >>>

    RIA15
    RIA15 >>>

    Micropilot FMR10
    Micropilot FMR10 >>>

  • Zastosowanie

    Sonda dwuelektrodowa Liquicap T jest przeznaczona do ciągłego pomiaru poziomu cieczy o przewodności elektrycznej min. 30 μS/cm. Wówczas pomiar jest niezależny od stałej dielektrycznej medium. Opcjonalnie, sonda może być stosowana w strefach Z2 zagrożenia wybuchem. Główny obszar zastosowań Liquicap T obejmuje:

    • Małe zbiorniki procesowe i magazynowe
    • Cysterny transportowe i magazynowe
    • Zbiorniki z cieczami agresywnymi chemicznie
    • Ścieki przemysłowe

    Zasada działania

    Elektrody sondy pojemnościowej FMI21 odwzorowują model elektryczny kondensatora. W powietrzu sonda posiada określoną pojemność początkową. W miarę zalewania zbiornika cieczą, pojemność kondensatora rośnie i jest przetwarzana przez układ mikroprocesorowy na sygnał 4...20 mA proporcjonalny do poziomu cieczy w zbiorniku.



    Przykład zastosowania

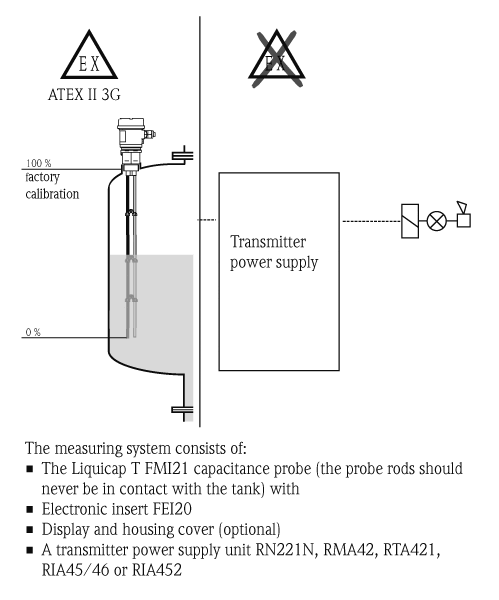

    Układ pomiarowy składa się z:


    • Sondy pojemnościowej Liquicap T FMI21
    • Moduł elektroniki FEI20
    • Wskaźnik i pokrywa obudowy (opcjonalnie)
    • Zasilacza przetwornika pomiarowego, np. RN221N, RMA42,
       RTA421, RIA45/46 lub RIA452

  • Dane techniczne

    Wielkości wejściowe
    Sygnał wejściowy Sonda zakryta => duża pojemność
    Sonda odkryta => mała pojemność
    Zmiany pojemności  ΔC = 10...2 000 pF
    Częstotliwość pracy 250 kHz
    Zakres pomiarowy 2000 mm (inne na żądanie)
    Wielkości wyjściowe
    Sygnał wyjściowy 4...20 mA
    Prąd załączania Maks. 20 mA (<500 ms)
    Wyjście, gdy alarm  >21 mA lub <4 mA
    Zasilanie
    Napięcie zasilania  10...30 V DC (zabezpieczenie przed
    odwrotną polaryzacją)
    Pobór mocy  Maks. 0,7 W
    Prąd maksymalny  <22 mA
    Wprowadzenie kabla M20 (średnica kabla 5...9 mm)
    Dokadność pomiaru
    Warunki odniesienia Temperatura 23 °C, ciśnienie atmosfer.,montaż pionowy od góry zbiornika
    Maksymalny błąd  ≤1 % pełnego zakresu
    Powtarzalność  0,25 % pełnego zakresu
    Wpyw temperatury
    otoczenia    		 <0,01 %/K (-40...70 °C) dla sondy 1 m
    Kalibracja Fabryczna, a ponowna tylko, gdy:
    - wartości 0 % i 100 % muszą być ustawione wg specjalnych wymagań
    - elektrody zostały skrócone
    - wymieniono moduł elektroniki
    Warunki pracy
    Temperatura otocz. –40...70 °C
    Temperatura skład.  –40...80 °C
    Temperatura pracy  –40...100 °C
    Ciśnienie pracy –1...10 bar
    Przewodność
    elektryczna medium    		 ≥30 μS/cm
    Lepkość medium  ≤2 000 cSt
    Oobciążenie boczne  ≤2 Nm
    Stopień ochrony  IP 66
    Klasa klimatyczna Zgodnie z DIN IEC 68 część 2-38
    Kompatybilność
    elektromagnetyczna    		 Emisja zakłóceń zgodnie z EN 61326, urządzenia elektryczne klasy B. Odporność na zakłócenia zgodnie z EN 61326, dodatek A (środ. przemysł.).
    Odporność na wstrząsy DIN EN 60068-2-27/IEC 68-2-27: 30g
    Odporność na drgania DIN EN 60068-2-64/IEC 68-2-64:
    20...2000 Hz, 1 (m/s2)2/Hz (150 mm)
    Materiały
    Elektrody Stal k.o. 1.4404/316L Izolacja: PP
    Element dystansujący: PP
    Opcjonalnie: włókno węglowe CFC
    Przyłącze procesowe  gwint G 1½" PPS
    Uszczelnienie Pierścień uszczelniający przyłącze G 1½ A: włókno elastomerowe bezazbestowe (odporne na działanie olejów, roztworów kwasów i zasad)
    Obudowa PBT
    Elementy obsługi
    Przyciski lokalne
    Zielona dioda LED gotowość do pracy (powolna pulsacja),
    kalibracja (szybka pulsacja)
    Czerwona dioda LED potwierdzenie wciśnięcia przycisku
    (powolna pulsacja), alarm lub ostrzeżenie
    (szybka pulsacja)
     Wskaźnik wartości mierzonej (opcjonalnie).

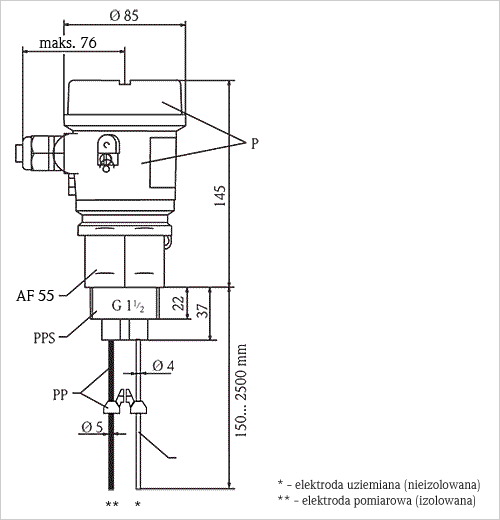

    Wymiary [mm]

    Montaż: patrz instrukcja obsługi

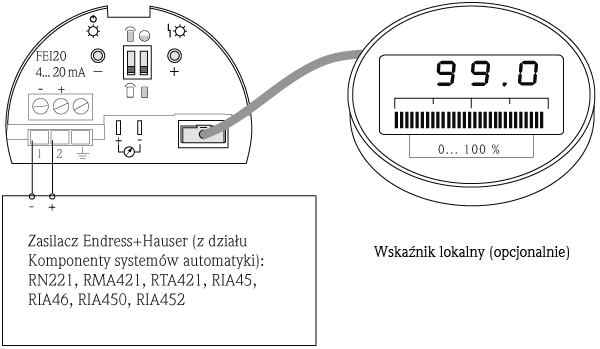

    Podłączenie elektryczne

    a) Zasilacz Endress+Hauser (z działu Komponenty systemów automatyki)

    b) Wskaźnik lokalny (opcjonalnie)

  • Więcej dokumentów dla FMI21
