Wibracyjne sygnalizatory poziomu materiałów sypkich

Wibracyjne sygnalizatory poziomu materiałów sypkich

Soliphant T FTM20 / FTM21

od €273,-
Potrzebujesz pomocy?

Informacja - Zamówienia
+48 71 773 00 50

    • Bezobsługowość - łatwe uruchomienie i wygodne użytkowanie
    • Odporność na oblepienie czujnika i drgania instalacji technologicznej
    • Wysoka trwałość - czujnik wykonany ze stali 316L

    Ważne informacje

    Medium materiały sypkie drobno- i gruboziarniste
    Długość sondy wersja kompaktowa: 225 mm; z odsadzeniem sztywnym: 500, 1000 lub 1500 mm
    Gęstość medium ≥200 g/l
    Ciśnienie procesowe –1...+25 bar
    Temperatura medium –40...+150 °C

    Soliphant FTM20 : wersja kompaktowa

    Produkt / WersjaCena / szt. w EURKod zamówieniowy
    DopuszczeniaWkładka elektroniki; Wyjście sygnałoweObudowa; Podłączenie elektryczne1 do 34 do 1011+
    dla stref niezagrożonych wybuchemFEM22; 3-przew. PNP 10-45VDCF16 z tworzywa sztucznego IP66/67 NEMA 4X; dławik M20 Uwaga! Chronić urządzenie przed udarami311,-289,-273,- FTM20-Ax22A
    F18 aluminiowa malowana proszkowo IP66/67 NEMA 4X; dławik M20336,-312,-295,- FTM20-Ax25A
    FEM24; zestyk DPDT, 19-253VAC/55VDCF16 z tworzywa sztucznego IP66/67 NEMA 4X; dławik M20 Uwaga! Chronić urządzenie przed udarami332,-309,-292,- FTM20-Ax42A
    F18 aluminiowa malowana proszkowo IP66/67 NEMA 4X; dławik M20357,-332,-314,- FTM20-Ax45A
    ATEX II 1/3D Ex t IIIC T 170oC Da/DcFEM22; 3-przew. PNP 10-45VDCF18 aluminiowa malowana proszkowo IP66/67 NEMA 4X; dławik M20425,-395,-374,- FTM20-4x25A
    FEM24; zestyk DPDT, 19-253VAC/55VDCF18 aluminiowa malowana proszkowo IP66/67 NEMA 4X; dławik M20446,-414,-392,- FTM20-4x45A

    Soliphant FTM21 z odsadzeniem sztywnym: Długość = 500mm

    Produkt / WersjaCena / szt. w EURKod zamówieniowy
    DopuszczeniaWkładka elektroniki; Wyjście sygnałoweObudowa; Podłączenie elektryczne1 do 34 do 1011+
    dla stref niezagrożonych wybuchemFEM22; 3-przew. PNP 10-45VDCF16 z tworzywa sztucznego IP66/67 NEMA 4X; dławik M20 Uwaga! Chronić urządzenie przed udarami391,-364,-344,- FTM21-Ax222A
    F18 aluminiowa malowana proszkowo IP66/67 NEMA 4X; dławik M20416,-387,-366,- FTM21-Ax225A
    FEM24; zestyk DPDT, 19-253VAC/55VDCF16 z tworzywa sztucznego IP66/67 NEMA 4X; dławik M20 Uwaga! Chronić urządzenie przed udarami413,-384,-363,- FTM21-Ax242A
    F18 aluminiowa malowana proszkowo IP66/67 NEMA 4X; dławik M20437,-407,-385,- FTM21-Ax245A
    ATEX II 1/3D Ex t IIIC T 170oC Da/DcFEM22; 3-przew. PNP 10-45VDCF18 aluminiowa malowana proszkowo IP66/67 NEMA 4X; dławik M20505,-470,-445,- FTM21-4x225A
    FEM24; zestyk DPDT, 19-253VAC/55VDCF18 aluminiowa malowana proszkowo IP66/67 NEMA 4X; dławik M20526,-490,-463,- FTM21-4x245A

    Soliphant FTM21 z odsadzeniem sztywnym: Długość = 1000mm

    Produkt / WersjaCena / szt. w EURKod zamówieniowy
    DopuszczeniaWkładka elektroniki; Wyjście sygnałoweObudowa; Podłączenie elektryczne1 do 34 do 1011+
    dla stref niezagrożonych wybuchemFEM22; 3-przew. PNP 10-45VDCF16 z tworzywa sztucznego IP66/67 NEMA 4X; dławik M20 Uwaga! Chronić urządzenie przed udarami482,-448,-424,- FTM21-Ax322A
    F18 aluminiowa malowana proszkowo IP66/67 NEMA 4X; dławik M20507,-471,-446,- FTM21-Ax325A
    FEM24; zestyk DPDT, 19-253VAC/55VDCF16 z tworzywa sztucznego IP66/67 NEMA 4X; dławik M20 Uwaga! Chronić urządzenie przed udarami503,-468,-443,- FTM21-Ax342A
    F18 aluminiowa malowana proszkowo IP66/67 NEMA 4X; dławik M20528,-491,-464,- FTM21-Ax345A
    ATEX II 1/3D Ex t IIIC T 170oC Da/DcFEM22; 3-przew. PNP 10-45VDCF18 aluminiowa malowana proszkowo IP66/67 NEMA 4X; dławik M20596,-554,-524,- FTM21-4x325A
    FEM24; zestyk DPDT, 19-253VAC/55VDCF18 aluminiowa malowana proszkowo IP66/67 NEMA 4X; dławik M20617,-574,-543,- FTM21-4x345A

    Soliphant FTM21 z odsadzeniem sztywnym: Długość = 1500mm

    Produkt / WersjaCena / szt. w EURKod zamówieniowy
    DopuszczeniaWkładka elektroniki; Wyjście sygnałoweObudowa; Podłączenie elektryczne1 do 34 do 1011+
    dla stref niezagrożonych wybuchemFEM22; 3-przew. PNP 10-45VDCF16 z tworzywa sztucznego IP66/67 NEMA 4X; dławik M20 Uwaga! Chronić urządzenie przed udarami573,-533,-504,- FTM21-Ax422A
    F18 aluminiowa malowana proszkowo IP66/67 NEMA 4X; dławik M20598,-556,-526,- FTM21-Ax425A
    FEM24; zestyk DPDT, 19-253VAC/55VDCF16 z tworzywa sztucznego IP66/67 NEMA 4X; dławik M20 Uwaga! Chronić urządzenie przed udarami594,-553,-523,- FTM21-Ax442A
    F18 aluminiowa malowana proszkowo IP66/67 NEMA 4X; dławik M20619,-576,-545,- FTM21-Ax445A
    ATEX II 1/3D Ex t IIIC T 170oC Da/DcFEM22; 3-przew. PNP 10-45VDCF18 aluminiowa malowana proszkowo IP66/67 NEMA 4X; dławik M20687,-639,-605,- FTM21-4x425A
    FEM24; zestyk DPDT, 19-253VAC/55VDCF18 aluminiowa malowana proszkowo IP66/67 NEMA 4X; dławik M20708,-659,-623,- FTM21-4x445A

    Akcesoria

    Produkt / WersjaCena / szt. w EURKod zamówieniowy
    Tuleja zaciskow R1-1/2 SS, FTM21, ciśn. Umożliwia ustawienie punktu przełaczania. Materiał: 316L. Ciśnieniowa. Zastosowanie: FTM21.226,32 52023312
    Mufa przesuwna R1-1/2 SS, FTM21 Regulacja głębokości zanurzenia sygnalizatora poziomu FTM21. Materiał: 316L113,18 52023313

    Ceny netto w EUR / szt. są aktualne do 30.06.2020 lub zmiany cennika. Nie zawierają kosztów transportu i podatku VAT. Patrz:
    Ogólne Warunki Sprzedaży Endress+Hauser Polska sp. z o. o. z dn. 19.10.2015
    Rozliczenie transakcji nastąpi fakturą VAT w PLN po przeliczeniu wg kursu sprzedaży EUR w NBP z dnia wystawienia faktury VAT.

    Czy ten wibracyjny sygnalizator poziomu Soliphant nie jest idealnym rozwiązaniem dla Twojej aplikacji?

    Klienci, którzy kupili ten produkt byli zainteresowani również

  • Zastosowanie

    Soliphant T to sygnalizator poziomu, charakteryzujący się solidną i wytrzymałą konstrukcją, przeznaczony do sygnalizacji poziomu w silosach zawierających drobno lub gruboziarniste niefluidyzujące materiały sypkie. Soliphant T działa niezależnie od wartości stałej dielektrycznej
    i przewodności medium. Soliphant jest uniwersalnym sygnalizatorem poziomu materiałów sypkich, dostępnym w wielu wariantach wykonania w tym, m. in.: z czterema różnymi długościami odsadzenia czujnika, a głębokość zanurzenia można łatwo regulować za pomocą tulei przesuwnej (patrz akcesoria).

    Zasada działania

    Napęd piezoelektryczny wzbudza drgania elektrody prętowej czujnika Soliphant T FTM20/FTM21 z częstotliwością rezonansową. Jeśli medium przykryje elektrodę prętową czujnika, amplituda jej drgań zmieni się (drgania zostaną wytłumione). Układ mikroprocesorowy we wkładce elektroniki urządzenia porównuje aktualną amplitudę z wartością docelową i sygnalizuje przysypanie lub odkrycie czujnika. Częstotliwość drgań czujnika jest wysoka, dzięki czemu Soliphant T jest odporny na drgania instalacji produkcyjnej.



    Napęd piezoelektryczny wzbudza drgania elektrody prętowej czujnika Soliphant T FTM20/FTM21 z częstotliwością rezonansową. Jeśli medium przykryje elektrodę prętową czujnika, amplituda jej drgań zmieni się (drgania zostaną wytłumione). Układ mikroprocesorowy we wkładce elektroniki urządzenia porównuje aktualną amplitudę z wartością docelową i sygnalizuje przysypanie lub odkrycie czujnika. Częstotliwość drgań czujnika jest wysoka, dzięki czemu Soliphant T jest odporny na drgania instalacji produkcyjnej.

    Przykład zastosowania

    Cały system pomiarowy składa się z następujących urządzeń:



    • Soliphant T FTM20 lub FTM21 z wkładką elektroniki FEM22 lub FEM24
    • Zasilacz
    • Podłączone systemy sterowania, urządzenia przełączające, systemy sygnalizacji (np. lampki kontrolne, sygnalizacj

       dźwiękowa, komputery PC, sterowniki PLC, itp.)



    a) Strefa20
    b) Strefa 22

  • Dane techniczne

    Wielkości wejściowe
    Częstotliwość pomiaru 700 do 800 Hz
    Parametry wyjściowe
    Bezpieczna
    sygnalizacja usterki
    Minimalny lub maksymalny prąd spoczynkowy (możliwość ustawienia przez użytkownika)
    Zanik zasilania Prąd resztkowy w obwodzie mniejszy od 100 μA
    Opóźnienie sygnału 0,5 s gdy czujnik jest zakryty przez medium, 1 s gdy czujnik jest odkryty
    Warunki otoczenia
    Temperatura otoczenia  –40...+70 °C
    Temperatura
    przechowywania
    –40...+85 °C
    Klasa klimatyczna  DIN IEC 68 część 2-38
    Stopień ochrony IP66/IP67, NEMA4X
    Bezpieczeństwo
    elektryczne
    IEC 61010, CSA 1010.1-92, FM3600
    Odporność na drgania DIN 60068-2-27/IEC 68-2-27; wstrząsy 30 g; drgania 0,01 g²/Hz
    Kompatybilność
    elektromagnetyczna
    Emisja zakłóceń zgodnie z EN 61326 Urządzenia elektryczne klasy B; Odporność na zakłócenia zgodnie z EN 61326; dodatek A (użytk. przemysł.)
    Procesowe
    Gęstość medium ≥200 g/l, materiał niefluidyzujący
    Ciśnienie procesowe –1...+25 bar
    Temperatura
    procesowa
    –40...+150 °C
    Materiały
    Czujnik 316L
    Przyłącze procesowe  R 1; 1½ (316L)
    Obudowa  F16 (plastik); F18 (aluminium)
    Podłączenie elektryczne
    Charakterystyka
    przewodu
    Używać zwykłych, dostępnych w handlu, dwu-, trzy- lub czterożyłowych przewodów (25 Ω)
    Wprowadzenie
    przewodu
    Dławik M20×1,5
    Certyfikaty
    ATEX II 1/3 D, FM, CSA, EAC

    Wymiary w mm

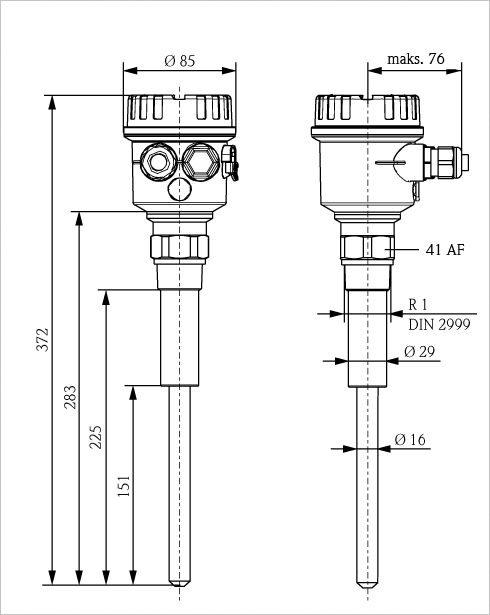

    FTM20 (wersja kompaktowa, obudowa poliestrowa)

    Montaż zgodnie z instrukcją obsługi

    FTM21 (z sztywnym odsadzeniem czujnika, obudowa aluminiowa)

    L = 500/1000/1500


    Montaż zgodnie z instrukcją obsługi

    Podłączenie elektryczne

    Wkładka elektroniki FEM22 (DC PNP)
    Zasilanie 10...45 V DC
    Pobór prądu  Maks. 18 mA
    Obciążalność W stanie aktywnym na wyjściu przełączającym jest sygnał dodatni (PNP); maks. 350 mA, zabezpieczenie przed
    zwarciem, napięcie resztkowe <3 V
    Sygnał alarmu Sygnał wyjściowy w przypadku usterki lub utraty poprawnego zasilania: < 100 μA
    Preferowany w połączeniuze sterownikami programowalnymi (PLC), moduły DI zgodnie z normą EN 61131-2.

    U 10...45 V DC

    Wkładka elektroniki FEM24 (AC/DC z wyjściem przekaźnikowym)
    Zasilanie 19...253 V AC 50/60 Hz
    19...55 V DC
    Pobór mocy  Ok. 1,3 VA
    Obciążalność Obciążenia przełączane za pomocą 2 styków przełącznych ruchomych.
    I~ maks. 6 A, U~ maks. 253 V;
    P~ maks. 1500 VA, cos φ = 1
    P~ maks. 750 VA, cos φ >0,7
    I– maks. 6 A do 30 V
    I– maks. 0,2 A do 125 V
    Sygnał alarmu Sygnał wyjściowy w przypadku utraty poprawnego zasilania: styk zwolniony
    Oba styki przekaźnika przełączają równocześnie.
    Należy zwrócić uwagę na różne zakresy napięcia dla prądu stałego i zmiennego.

    *Po zwarciu, wyjście przekaźnikowe pracuje w logice NPN.

    Akcesoria

    Tuleja zaciskowa (przesuwna) R 1½" ciśnieniowy

    Odpowiednie dla płynnej regulacji głębokości zanurzenia

    Tuleja zaciskowa (przesuwna) R 1½" bezciśnieniowy

    Odpowiednie dla płynnej regulacji głębokości zanurzenia
