Sistema completo de medição de pH/redox, condutividade e oxigénio com tecnologia Memosens

Sistema completo de medição de pH, condutividade e oxigénio com tecnologia Memosens

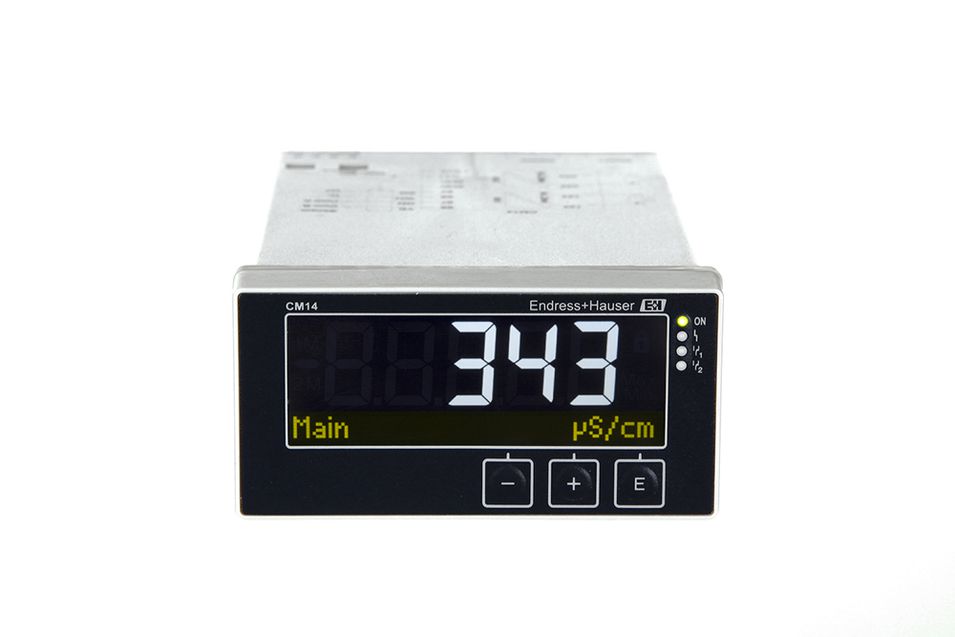

Sistema de medição analítico com Liquiline CM14

Desde €581,-
Precisa de ajuda?

Linha de atendimento
+351 211 546 333

  • • Calibração fácil
    • Uso de sensores pré-calibrados
    • Segunda saída em corrente para temperatura

    Resumo das especificações

    Dimensões 96 × 48 × 175 mm
    Sinal de entrada 1 × Memosens
    Saída 2 × relé, 2 × analógica, 1 × parâmetro, 1 × temperatura
    Display LCD – 2 linhas; preto/ branco/ amarelo; módo alarme: mudança de cor para vermelho;
    função de alternância
    Produto / VersãoPreço / un. em EURCódigo para encomenda
    pH measuring kits1 a 34 a 1011+
    CM14 pH-Kit 1 Conjunto de medição completo Transmissor, cabo, sensor digital eléctrodo de pH combinado CPS11D, Memosens709,-638,-581,- 71136420
    CM14 Conjunto medição de pH em processo Conjunto de medição completo Transmissor, cabo, sensor digital eléctrodo de pH combinado CPS11D, Memosens709,-638,-581,- 71136421
    CM14 Conjunto med. de pH p/água residual Conjunto de medição completo Transmissor, cabo, sensor digital eletrodo de pH combinado CPS81D, Memosens Memosens818,-736,-671,- 71136419
    Produto / VersãoPreço / un. em EURCódigo para encomenda
    Conductivity measuring kits1 a 34 a 1011+
    CM14 Conj.med.condutividade p/ água pura Conjunto de medição completo Transmissor, cabo, sensor digital sensor de condutividade CLS15D, Memosens Memosens975,-877,-799,- 71136251
    975,-877,-799,- 71136252
    CM14 Conj. med.condutividade água resid. Conjunto de medição completo Transmissor, cabo, sensor digital sensor digital de condutividade CLS50D, Memosens1.377,-1.239,-1.129,- 71136253
    Produto / VersãoPreço / un. em EURCódigo para encomenda
    O2 measuring Kit1 a 34 a 1011+
    CM14 Conj. med. de OD p/ água residual Conjunto de medição completo Transmissor, cabo, sensor digital sensor de OD (oxigénio dissolvido) COS51D, Memosens1.343,-1.208,-1.101,- 71136585

    Preços válidos até 30.11.2017 em EUR/unidade (não inclui expedição e IVA). Ver
    Termos e condições de venda Endress+Hauser

  • Aplicação

    O Liquiline CM14 é um transmissor compacto a 4 fios para montagem em painéis e gabinetes de controlo. Possíveis áreas de aplicação são as de tratamento de efluentes, preparação de água e monitorização de água potável, trocadores de iões e monitorização de água de superfície.

    Função

    Os sensores de pH, condutividade e oxigénio medem no local os respectivos valores. Estes valores são digitalmente transmitidos para o transmissor através de tecnologia Memosens. O transmissor converte o sinal num sinal de 0/4 a 20 mA. Adicionalmente o valor da
    temperatura pode ser disponibilizado numa segunda saída em corrente. Dois relés permitem a monitorização de sinais para mínimo, máximo, dentro de gama, fora de gama e gradiente.

    Exemplo de aplicação

    1 Porta-sondas com sensor (a pedir em separado)
    2 Cabo de medição
    3 Transmissor Liquiline CM14

  • Dados técnicos

    Entrada
    Tipo de entrada Entrada de sensor digital Memosens
    Tipo de cabo Cabo de dados Memosens CYK10 ou cabo fixo ao sensor, ambas as versões com fios terminais ou com conector terminal M12
    Comprimento de cabo 10 m (máx. 100 m)
    Saída
    Sinal de saída  2 × 0/4 a 20 mA activa, isolada de potencial uma da outra e do circuito do sensor
    Carga Máx. 500 Ω
    Linearização/
    Modo de transmissão
    Linear
    Saída de estado "Colector aberto"
    Saída por relé
    Tipo de relé 2 contactos de comutação
    Corrente de comutação Máx. 0,5 A @ 24 V DC
    Máx. 0,5 A @ 253 V AC
    Mín. 100 mW (5 V / 10 mA)
    Área de secção do cabo Máx. 2,5 mm² (14 AWG)
    Alimentação eléctrica
    Tensão de alimentação AAmpla gama de alimentação eléctrica 24 a 230 V AC/ DC (–20 % / +10 %)
    50/60 Hz
    Características de desempenho
    Tempo de resposta Saída de corrente t90 = máx. 500 ms para incremento de 0 a 20 mA
    Temperatura de referência 25 °C
    Resolução da saída em corrente >13 Bit
    Condições de montagem
    Local de montagem Painel, recorte 92 × 45 mm espessura máx. do painel 26 mm
    Sentido de montagem O sentido de montagem é determinado pela máx. legibilidade relativa ao display. Ângulo de visão +/– 45 ° do eixo central do display em cada direcção.
    Ambiente
    Gama de temperatura ambiente –10 a +60 °C
    Gama de temperatura de armazenamento –40 a +85 °C
    Compatibilidade
    electromagnética
    Emissão de interferências e imunidade a interferências de acordo com EN 61326- 1:2006, classe A para uso industrial
    Grau de protecção (Ingress Protection) Frente: IP65 / NEMA 4X
    Corpo: Protecção de contacto IP20
    Humidade relativa 5 a 85 %, sem condensação
    Construção mecânica
    Peso 0,3 kg
    Materiais Caixa, corpo: Policarbonato
    Membrana frontal: Poliester, resistente aosraios UV
    Terminais Máx. 2,5 mm2 (14 AWG) rede, relés
    Certificados e aprovações
    Marcação CE,
    Declaração de
    conformidade
    O produto cumpre com os requisitos das normas europeias harmonizadas. Por conseguinte está em conformidade com os requisitos legais das directivas da CE. Ao fixar o símbolo CE o fabricante confirma a examinação bem sucedida do produto.

    Dimensões (em mm)



    Instalação de acordo com o manual de operação

    Ligação eléctrica

    a) Sensor

    Medição de pH

    Orbisint CPS11D

    Dimensões em mm

    Instalação de acordo com o manual de operação

    Dados técnicos Orbisint CPS11D (Eléctrodos de em vidro)
    Variáveis medidas Valor de pH, temperatura
    Gamas de medição pH kit 1: 1 a 12 pH
    pH kit 2: 0 a 14 pH
    Temperatura de processo pH kit 1: –15 a 80 °C
    pH kit 2: 0 a 135 °C
    Pressão de processo pH kit 1: 0 a 6 bar
    pH kit 2: 0 a 16 bar
    Condutividade mínima Mín. 50 μS/cm



    Orbipac CPF81D

    Dimensões em mm

    Instalação de acordo com o manual de operação

    Dados técnicos Orbipac CPF81D (Eléctrodos de em vidro)
    Variáveis medidas Valor de pH, temperatura
    Gama de medição 0 a 14 pH
    Temperatura de processo 0 a 80 °C
    Pressão de processo 0 a 10 bar @ 80 °C
    Impedância do vidro 150 MΩ a 25 °C
    Condutividade mínima Mín. 50 μS/cm

    Sensores de condutividade, condutivos

    Condumax CLS15D

    Dimensões em mm

    Instalação de acordo com o manual de operação

    Dados técnicos Condumax CLS15D
    Variáveis medidas Condutividade, temperatura
    Gamas de medição Conductivity kit 1: 0,04 a 20 μS/cm, k = 0,01 cm–1
    Conductivity kit 2: 0,1 a 200 μS/cm, k = 0,1 cm–1
    Temperatura de processo –20 a 120 °C
    Pressão de processo 12 bar @ 20 °C
    Erro máximo de
    medição
    2 % do valor da medição
    Repetibilidade 0,2 % do valor da medição + 3 nS/cm

    Sensores de condutividade, indutivos

    Indumax CLS50D

    Dimensões em mm

    Instalação de acordo com o manual de operação

    Dados técnicos Indumax CLS50D
    Variáveis medidas Condutividade, temperatura
    Gama de medição 2 μS/cm a 2000 mS/cm (não compensado)
    Temperatura de processo –20 a 125 °C
    Pressão de processo Máx. 20 bar
    Erro máximo de medição –20 a 100 °C ±(5 μS/cm + 0.5 % do valor medido)
    >100 °C: ±(10 μS/cm + 0.5 % do valor medido)
    Tempo de resposta de temperatura Aproximadamente 7 min

    Sensores de oxigénio

    Oxymax COS51D

    Dimensões em mm

    Instalação de acordo com o manual de operação

    Dados técnicos Oxymax COS51D
    Variável medida Oxigénio dissolvido
    Gama de medição 0,01 a 100 mg/l; 0,00 a 1000 % SAT; 0 a 2000 hPa
    Tempo de resposta t90: 3 minutos
    t98: 8 minutos (ambos @ 20 °C)
    Temperatura de processo –5 a 50 °C
    Pressão de processo Máx. 10 bar Operação em depressão não é permitida
    Erro máximo de
    medição
    ±1 % do valor da medição
    Repetibilidade ±1 % do valor da medição
