Dvojtyčová kapacitná sonda na nepretržité meranie hladiny kvapalín

Dvojtyčová kapacitná sonda na nepretržité meranie hladiny kvapalín

Liquicap T FMI21

od € 303,-
Potrebujete pomoc?

E-direct infolinka
+421 2 35448810

    • Nie je potrebná kalibrácia
    • Materiály odolné voči korózii (uhlíkové vlákno, ušľachtilá oceľ)
    • Bezpečná prevádzka – bez ohľadu na tvar nádrže

    Stručný popis

    Médium Vodivé kvapaliny od 30 μS/cm
    Dĺžka sondy 150 až 2500 mm
    Prevádzkový tlak –1 až +10 bar
    Schválenie ATEX II 3G EEx nA IIC T6
    Teplota média –40 až +100 °C
    Viskozita Max. 2000 cSt
    Produkt / VerziaCena / ks v EURObjednávací kód
    schválenieelektronika; výstupdĺžka sondy; materiál1 do 34 do 1011+
    prostredie bez nebezpečenstva výbuchuFEI20; 4-20mA..... mm L; PP >316L345,-321,-303,- FMI21-A1A1B1
    FEI20; 4-20mA + displej..... mm L; PP >316L383,-357,-337,- FMI21-A1A1C1
    FEI20; 4-20mA..... mm L; PP > uhlíkové vlákno (<1000mm)371,-345,-326,- FMI21-A1B1B1
    FEI20; 4-20mA + displej..... mm L; PP > uhlíkové vlákno (<1000mm)410,-381,-360,- FMI21-A1B1C1
    FEI20; 4-20mA..... mm L; PP > uhlíkové vlákno (>1000mm)397,-369,-349,- FMI21-A1C1B1
    FEI20; 4-20mA + displej..... mm L; PP > uhlíkové vlákno (>1000mm)435,-405,-383,- FMI21-A1C1C1
    prostredie bez nebezpečenstva výbuchu, WHGFEI20; 4-20mA..... mm L; PP >316L365,-340,-321,- FMI21-B1A1B1
    FEI20; 4-20mA + displej..... mm L; PP >316L404,-376,-355,- FMI21-B1A1C1
    FEI20; 4-20mA..... mm L; PP > uhlíkové vlákno (<1000mm)391,-364,-344,- FMI21-B1B1B1
    FEI20; 4-20mA + displej..... mm L; PP > uhlíkové vlákno (<1000mm)430,-400,-378,- FMI21-B1B1C1
    FEI20; 4-20mA..... mm L; PP > uhlíkové vlákno (>1000mm)417,-388,-367,- FMI21-B1C1B1
    FEI20; 4-20mA + displej..... mm L; PP > uhlíkové vlákno (>1000mm)456,-424,-401,- FMI21-B1C1C1

    Accessories

    Produkt / VerziaCena / ks v EURObjednávací kód
    Montážne matice G1-1/2 Šesťhranná matica, SW60. Použitie: Liquipoint T, Liquicap T, Prosonic M FMU40, Prosonic T FMU30, FMR10/FMR20.21,19 52014146
    súprava na skrátenie FMI21 použitie: Liquicap T.7,23 52024300
    digitálne ukazovanie, držiak numerické 4-miestne + 0-100% stĺpec. držiak. vyššie priehľadné veko objednať osobitne. použitie: Liquicap T.103,51 52025604
    veko F16 vysoké; priehľadné, tesnenie veko displeja, tesnenie EPDM. použitie: hlavica polystér, Liquicap T/Liquicap M/Prosonic T FMU30.29,09 52025605

    Ceny sú platné do 30.11.2017 v Eur za kus.
    Endress+Hauser Terms and Conditions

    Zákazníci ktorí si kúpili tento produkt hľadali tiež

  • Použitie

    Snímač Liquicap T FMI21 sa používa na nepretržité meranie hladiny vodivých kvapalín. Liquicap T FMI21 je zvlášť vhodný pre malé meracie nádrže a pracuje nezávisle od tvaru či materiálu nádrže (plast, ušľachtilá oceľ, betón...). Je odolný voči agresívnym tekutinám, ako sú kyseliny alebo lúhy.

    Princíp

    Sonda a médium tvoria elektrický kondenzátor. Ak je sonda vo vzduchu, je nameraná určitá nízka počiatočná kapacita. Keď je nádrž naplnená, kapacita sa zvyšuje s pokrytím sondy. Elektronická vložka sondy premieňa nameranú kapacitu na signál 4 až 20 mA v pomere k hladine.

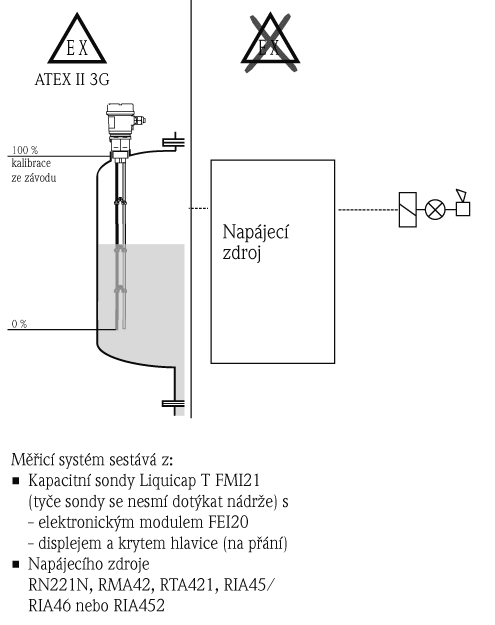

    Príklad použitia

    Súčasti meracieho systému:

    • Kapacitná sonda Liquicap T FMI21 (tyč sondy by sa nikdy nemala dotýkať nádrže) s
    • elektronickou vložkou FEI20
    • displejom a krytom puzdra (voliteľné)
    • Napájacia jednotka prevodníka RN221N, RMA42, RTA421, RIA45/RIA46 alebo RIA452



    a) kalibrácia z výroby

    b) prevodník napájanie

  • Technické údaje

    Vstup
    Maximálna viskozita 2000 cSt
    Rozsah merania 0 pF až 2000 pF
    Dĺžka sondy 150 až 2 500 mm
    Povolený rozsah ΔC = 10 pF až 2000 pF
    Meracia frekvencia 250 kHz
    Vstupný signál

    Pokryté sondy => vysoká kapacita

    Nepokryté sondy => nízka kapacita

    Výstup (elektronická vložka FEI20 / 4 do 20 mA)
    Výstupný signál 3,8 až 20,5 mA
    Prúd pri zapnutí max. 20 mA (< 500 ms)
    Signál pri alarme >21 mA
    Napájanie
    Pripájacie napätie U = 10 až 30 V DC, ochrana proti opačnej polarite (zabudovaná)
    Spotreba energie P < 0,7 W
    Spotreba prúdu I < 22 mA
    Káblové priechodky M20×1,5 (závitové spojenie)
    Prevádzkové vlastnosti (s inštalovanou elektronickou vložkou)
    Referenčné prevádzkové
    podmienky
    Okolitá teplota 23 °C, atmosferický tlak, inštalácia sondy vertikálne zhora
    Max. chyba merania ≤ 1 % z hodnoty celého rozsahu
    Reprodukovateľnosť ≤ 0,25 % z hodnoty celého rozsahu
    Čas stabilizácie po
    štarte
    < 2 s
    Vplyv okolitej teploty < 0,01 %/K (-40 až +70 °C) dĺžka sondy 1 m
    Integračný čas 1 s
    Kalibrácia

    V inštalovanom stave, rekalibrácia je potrebná, iba ak:

    • hodnotu 0 % a 100 % treba nastaviť podľa špecifikácií zákazníka
    • boli tyče sondy skrátené
    Prevádzkové podmienky
    Okolitá teplota –40 až +70 °C
    Skladovacia teplota –40 až +80 °C
    Trieda klimatickej
    odolnosti
    Úprava pre trópy podľa DIN IEC 68 Časť 2-38
    Stupeň ochrany IP 66
    Odolnosť voči
    nárazom
    DIN EN 60068-2-27/IEC 68-2-27: 30 g
    Odolnosť voči
    vibráciám
    DIN EN 60068-2-64/IEC 68-2-64: 20 až 2 000 Hz, 1 (m/s²)² /Hz (s min. dĺžkou tyče 150 mm)
    EMC Rušivé vyžarovanie podľa EN 61326, elektrické zariadenie triedy B; odolnosť voči rušeniu podľa EN 61326, Príloha A (priemyselná oblasť)
    Vodivosť média ≥ 30 μS/cm
    Prevádzkový tlak –1 až +10 bar / –14,5 až 145 kPa
    Prevádzková teplota –40 až +100 °C
    Bočné zaťaženie 2 Nm
    Materiály v kontakte s médiom
    Tyče sondy

    Tyč: 1.4404/316L; Voliteľné: uhlíkové vlákno CFC;

    Tesniaci krúžok: EPDM;

    Izolácia: PP;

    Rozpera: PP

    Procesné pripojenia G 1½ A (PPS, DIN ISO 228/l)
    Tesnenia Tesniaci krúžok pre procesné spojenie G 1½ A: Bezazbestové elastomerové vlákno (odolné voči olejom, rozpúšťadlám, pare, slabým kyselinám a lúhom)
    Displej
    Zelená LED prevádzkový stav (pomalé blikanie), kalibračný stav (rýchle blikanie)
    Červená LED

    pre potvrdenie tlačidlového vstupu (krátke bliknutie), alarm alebo varovanie (blikanie)

    displej pre meranú hodnotu v %

    voliteľné

    Schválenia
    Schválenie WHG
    (Zákon o vodnom
    hospodárstve)
    Ochrana proti pretečeniu podľa §19 WHG
    (Nemecko)
    Schválenie Ex ATEX II 3G EEx nA IIC T6

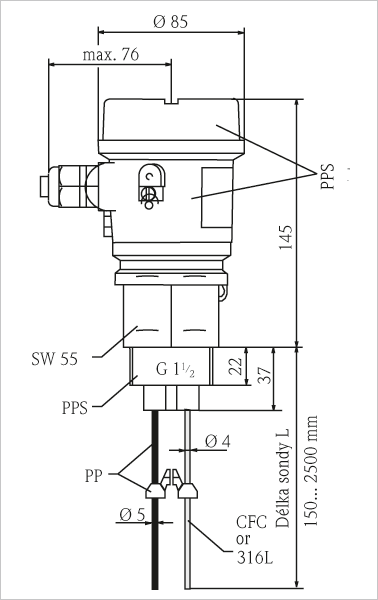

    Rozmery (v mm)

    a) Uzemňovacia tyč (neizolovaná)

    b) Izolovaná tyč sondy

    L = Dĺžka sondy



    Inštalácia podľa návodu na používanie.

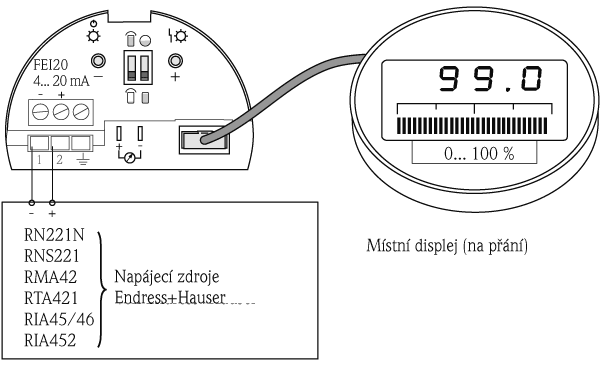

    Elektrické pripojenie

    a) Napájacie prevodníky Endress+Hauser

    b) Merací dsiplej (voliteľný)
