Thermophant T TTR31

164.31 €'dan
Yardım ?

Bilgi Hattı
+90 212 275 1355

    • Yüksek tekrarlanabilirlik ve uzun dönemli stabilite
    • Paslanmaz çelik muhafaza 316L
    • İnceltilmiş uç olmadan hızlı yanıt süresi

    Özet ürün bilgileri

    Ölçüm aralığı –50...+150 °C
    Ekran 4 basamaklı, 14 bölümlü, renk değişimli
    Daldırma boyu 50 mm, 100 mm, 200 mm
    Yanıt süresi <1,0 s (T50); <2,0 s (T90)
    Sensör ⌀ 6 mm
    Kesinlik <%0,1
    Ürün/ModelAdet/Birim fiyat EURSipariş kodu
    Besleme voltajı; ÇıkışElektrik bağlantısıDaldırma boyu L; Çap DProses bağlantısı1 - 34 - 1011+
    12…30VDC; 1xPNP siviçFiş M12100mm; 6mmyok; sıkıştırma bağ., 316L,L=>100mm daldırma boyu Sıkıştırma bağ., ayrıca sipariş ediniz186.72173.65164.31 TTR31-A1A111AA2CAB
    Sepete ekle
    Fiş ISO4400 M16x1.5100mm; 6mmyok; sıkıştırma bağ., 316L,L=>100mm daldırma boyu Sıkıştırma bağ., ayrıca sipariş ediniz186.72173.65164.31 TTR31-A2A111AA2CAB
    Sepete ekle
    Fiş M1250mm; 6mm / 100mm; 6mmDişli ISO228 G1/4, 316L191.64178.23168.64 TTR31-A1A111ABxxAB
    Seçimi tamamla
    Fiş ISO4400 M16x1.550mm; 6mm / 100mm; 6mmDişli ISO228 G1/4, 316L191.64178.23168.64 TTR31-A2A111ABxxAB
    Seçimi tamamla
    Fiş M1250mm; 6mm / 100mm; 6mmDişli ISO228 G1/2, 316L191.64178.23168.64 TTR31-A1A111AExxAB
    Seçimi tamamla
    Fiş ISO4400 M16x1.550mm; 6mm / 100mm; 6mmDişli ISO228 G1/2, 316L191.64178.23168.64 TTR31-A2A111AExxAB
    Seçimi tamamla
    Fiş M12200mm; 6mmyok; sıkıştırma bağ., 316L,L=>100mm daldırma boyu Sıkıştırma bağ., ayrıca sipariş ediniz194.87181.23171.49 TTR31-A1A111AA2EAB
    Sepete ekle
    Fiş ISO4400 M16x1.5200mm; 6mmyok; sıkıştırma bağ., 316L,L=>100mm daldırma boyu Sıkıştırma bağ., ayrıca sipariş ediniz194.87181.23171.49 TTR31-A2A111AA2EAB
    Sepete ekle
    Fiş M12200mm; 6mmDişli ISO228 G1/4, 316L199.79185.80175.82 TTR31-A1A111AB2EAB
    Sepete ekle
    Fiş ISO4400 M16x1.5200mm; 6mmDişli ISO228 G1/4, 316L199.79185.80175.82 TTR31-A2A111AB2EAB
    Sepete ekle
    Fiş M12200mm; 6mmDişli ISO228 G1/2, 316L199.79185.80175.82 TTR31-A1A111AE2EAB
    Sepete ekle
    Fiş ISO4400 M16x1.5200mm; 6mmDişli ISO228 G1/2, 316L199.79185.80175.82 TTR31-A2A111AE2EAB
    Sepete ekle
    12…30VDC; 2xPNP siviçFiş M12100mm; 6mmyok; sıkıştırma bağ., 316L,L=>100mm daldırma boyu Sıkıştırma bağ., ayrıca sipariş ediniz203.04188.83178.68 TTR31-A1B111AA2CAB
    Sepete ekle
    50mm; 6mm / 100mm; 6mmDişli ISO228 G1/4, 316L207.96193.40183.- TTR31-A1B111ABxxAB
    Seçimi tamamla
    Dişli ISO228 G1/2, 316L207.96193.40183.- TTR31-A1B111AExxAB
    Seçimi tamamla
    200mm; 6mmyok; sıkıştırma bağ., 316L,L=>100mm daldırma boyu Sıkıştırma bağ., ayrıca sipariş ediniz211.19196.41185.85 TTR31-A1B111AA2EAB
    Sepete ekle
    Dişli ISO228 G1/4, 316L216.11200.98190.18 TTR31-A1B111AB2EAB
    Sepete ekle
    Dişli ISO228 G1/2, 316L216.11200.98190.18 TTR31-A1B111AE2EAB
    Sepete ekle
    12…30VDC; PNP siviç + 4…20mAFiş M12100mm; 6mmyok; sıkıştırma bağ., 316L,L=>100mm daldırma boyu Sıkıştırma bağ., ayrıca sipariş ediniz240.46223.63211.60 TTR31-A1C111AA2CAB
    Sepete ekle
    50mm; 6mm / 100mm; 6mmDişli ISO228 G1/4, 316L245.38228.20215.93 TTR31-A1C111ABxxAB
    Seçimi tamamla
    Dişli ISO228 G1/2, 316L245.38228.20215.93 TTR31-A1C111AExxAB
    Seçimi tamamla
    200mm; 6mmyok; sıkıştırma bağ., 316L,L=>100mm daldırma boyu Sıkıştırma bağ., ayrıca sipariş ediniz248.61231.21218.78 TTR31-A1C111AA2EAB
    Sepete ekle
    Dişli ISO228 G1/4, 316L253.53235.78223.11 TTR31-A1C111AB2EAB
    Sepete ekle
    Dişli ISO228 G1/2, 316L253.53235.78223.11 TTR31-A1C111AE2EAB
    Sepete ekle
    Please order cable and plug from the accessories section

    Accessories

    Ürün/ModelAdet/Birim fiyat EURSipariş kodu
    Sıkıştırma bağlantısı, kaynaklı d6 PEEK contalı sıkıştırma bağlantısı44.97 51004751
    Sepete ekle
    Compression Fitting TA50
    6mm; G1/2"; PTFE    		54.79 TA50-HP
    Sepete ekle
    Kablo M12x1 I=5m 5m kablo 4x0,34mm2, PVC kaplı açılı konnektör, M12x1 konnektör vida Cu Sn/Ni, IP679.28 51005148
    Sepete ekle
    Konfigürasyon kiti TXU10 PC üzerinden programlanabilir cihazlar için kurulum yazılımı + PC için USB girişli arabirim kablosu 4 pinli fiş + ReadWin200096.34 TXU10-AA
    Sepete ekle
    Fiş için 4p-125V soket, 4A-M12 Fiş için M12 soket Kolay kablo bağlantısı Kullanım: M12 fiş14.99 52006263
    Sepete ekle
    Kablo için M12 fiş, IP67, PG79.81 51006327
    Sepete ekle
    Güç Kaynağı RNB130 Anahtarlamalı tip Giriş voltajı: 82…264VAC, 45-65Hz Çıkış voltajı: 24VDC, maks. 30V (hatalar için)131.56 RNB130-A1A
    Sepete ekle

    Fiyatlar 30.11.2017 tarihine kadar geçerlidir. EUR/birim. Bakınız:
    Endress+Hauser Şartlar ve Koşullar

    Bu ürünü alan kişiler aynı zamanda bunu da görüntüledi

    Ceraphant PTC31B / PTP31B
    Ceraphant PTC31B / PTP31B >>>

    Liquiphant FTL31 [FTL20/FTL260]
    Liquiphant FTL31 [FTL20/FTL260] >>>

    Flowphant T DTT31
    Flowphant T DTT31 >>>

  • Uygulama

    T TTR31, hijyenik uygulamalardaki sıcaklıkların izlenmesi, görüntülenmesi ve kontrol edilmesi için tasarlanmış bir sıcaklık sivicidir ve çok geniş bir yelpazedeki proses konektörleri ile kullanılabilir.

    Çalışma prensibi

    Ölçüm ucuna yerleştirilmiş bir platin sensör, sıcaklığa bağlı olarak direnç değerini değiştirir. Bu direnç değeri elektronik olarak kaydedilir. Direnç değerinin bir sıcaklık ölçüm sinyaline dönüştürülmesi, uluslararası IEC 751 standardı ile tanımlanmıştır.

    Uygulama örneği

    Thermophant, tank içindeki sıcaklığı algılar ve sınır değerler ile örtüşüp örtüşmediğini denetler.

  • Teknik bilgiler

    Güç beslemesi
    Besleme voltajı 12...30 V DC (ters polarite koruması)
    Akım tüketimi Yük olmadan <60 mA, ters polarite koruması
    Çıkış
    Çıkış sinyali 1 veya 2 × PNP veya 4...20 mA ile PNP
    Voltaj düşmesi PNP ≤2 V
    Aşırı yük koruması Devre değiştirme akımı için otomatik test
    Performans özellikleri
    Referans koşullar DIN IEC 60770/61003 uyarınca
    Ölçülen hata Elektronik parçalar maks. 0,2 K veya %0,16; sensör Sınıf A
    Uzun süreli
    sürüklenme    		 Yılda ≤%0,1
    Sensör yanıt süresi T50 = <1,0 s; T90 = <2,0 s
    Analog çıkış Doğrusalsızlık ≤%0,2
    Sensör
    Sensör elemanı 1 × Pt100, dört telli
    Tolerans IEC 751 uyarınca Sınıf A
    Proses sıcaklığı –50...+150 °C
    Çap 6 mm
    Çalışma koşulları
    Ortam sıcaklığı –40...+85 °C
    Koruma IP 65 (komple muhafaza)
    EMC IEC 61326 Serisi, Sınıf B Elektrikli Ekipmanlar, IEC 61326 Serisi, Ek A (endüstriyel kullanım) ve NAMUR Tavsiyesi NE 21 uyarınca
    Malzemeler
    Proses bağlantısı ve
    koruma borusu    		 316L/Ra ≤0,8 μm; muhafaza 316L
    Çalışma
    Çalıştırma elemanları 3 buton veya PC ve yazılım
    Onaylar
    Desina uyumlu

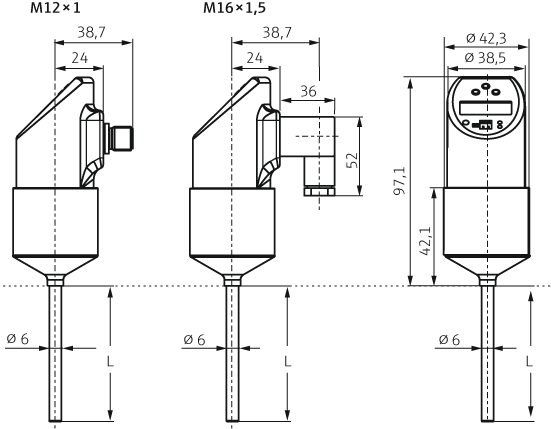

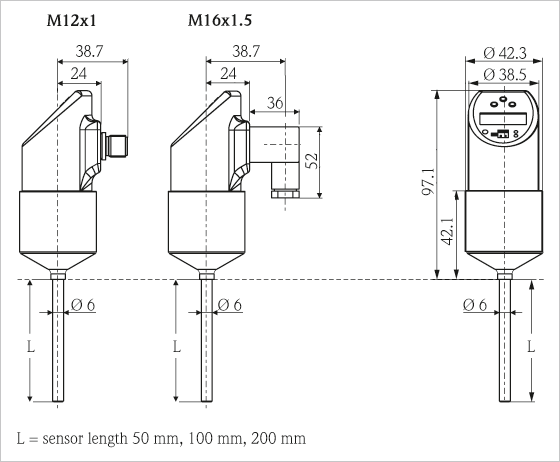

    Boyutlar (mm)

    Muhafaza

    L = Sensör uzunluğu 50 mm/100 mm/200 mm


    Kullanım kılavuzuna göre kurulum.

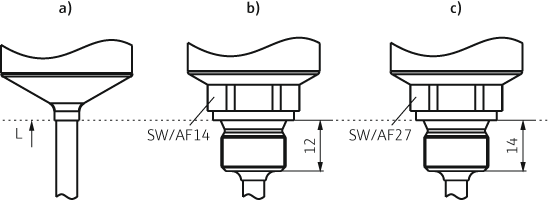

    Proses bağlantıları

    a) AA (Hariç*)

    b) AB (ISO 228 G¼ A, 316L)

    c) AE (ISO 228 G½ A, 316L)



    * Kaynaklı adaptör veya sıkıştırma bağlantısı ile montaj için: L ≥100 mm

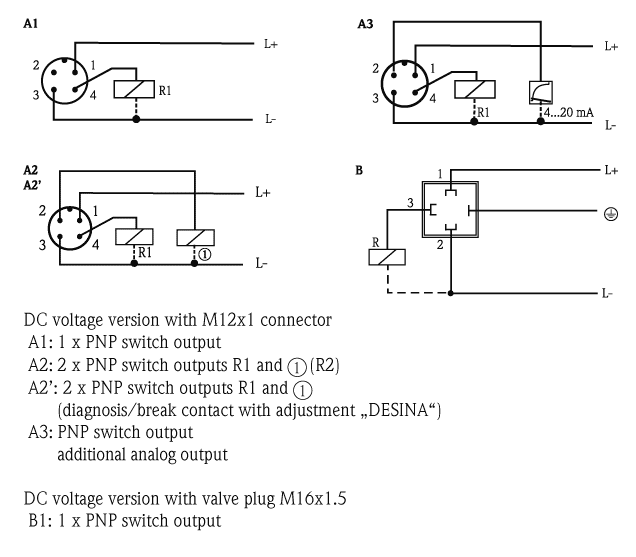

    Elektrik bağlantısı

    M12 konektörlü DC voltaj versiyonu

    A1: 1 × PNP siviç çıkışı

    A2: 2 × PNP siviç çıkışı

    A3: İlave analog çıkış ile PNP siviç çıkış


    M16 × 1,5 konektörlü DC voltaj versiyonu

    B : 1 × PNP siviç çıkışı

  • Teknik Bilgi Sayfası

    Thermophant T TTR31 (PDF 786,0 kB) >>>

    Daha fazla doküman TTR31
